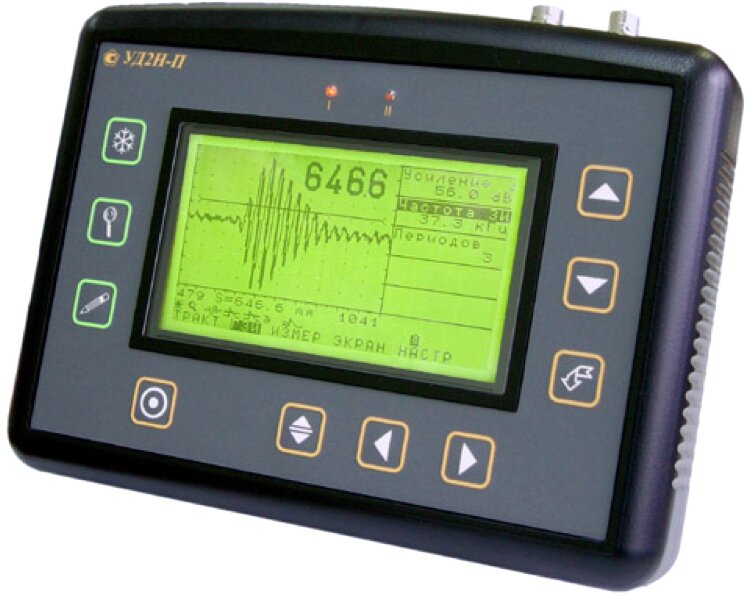

Ультразвуковой дефектоскоп УД2Н-ПМ
Ультразвуковой дефектоскоп УД2Н-ПМ предназначен для обнаружения дефектов, нарушений сплошности и однородности материалов, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний. Снят с производства. Замена — УСД-60Н.
Ультразвуковой дефектоскоп УД2Н-ПМ предназначен для обнаружения дефектов, нарушений сплошности и однородности материалов, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний. Снят с производства. Замена — УСД-60Н.
Импульс возбуждения в форме радиоимпульса с амплитудой 200 В и регулируемыми частотой и количеством периодов, а также высокочувствительный усилитель и возможность подключения предварительного усилителя, позволяют реализовывать контроль с применением беcконтактных преобразователей.
Полностью цифровой тракт с обработкой радиосигнала и интерфейс RS232 для подключения ПК позволяют реализовать различные методики контроля изделий: с обработкой не только амплитуды сигнала, но и частотного спектра или фазовых составляющих сигнала.
2,5 кг
Вес прибора
Особенности
- зондирующий импульс: радиоимпульс амплитудой 200 В, с устанавливаемой частотой заполнения и числом периодов, частота повторения ЗИ: 10, 25, 100, 200 и 400 Гц;
- детектирование: полное, положительная или отрицательная полуволна, радиосигнал;
- измерение толщины по одному сигналу или между двумя сигналами;
- питание: 4 аккумулятора размер «D» или внешний блок питания, 8 часов работы при отключенной подсветке;
- связь с компьютером: интерфейс RS232;
- развёртка: от 160 до 10000 мкс;
- усилитель: от 20 до 2500 кГц;
- дисплей: ЖКИ или ЭЛД 110×65 мм
(240×128 точек) с регулируемой контрастностью и подсветкой; - зоны контроля: две независимых, с индивидуальной логикой определения дефекта;
- диапазон регулировки усиления 90 дБ с шагом 0.5, 1, 2 и 6 дБ;
- отсечка: компенсированная от 0 до 80% высоты экрана;
- память настроек: 64 настройки с возможность ввода названия;
- память результатов: 10 файлов по 100 результатов измерения.
Комплектация
- электронный блок дефектоскопа УД2Н-ПМ;
- блок питания 220 В;
- кабели СР50-СР50, 2 шт;
- преобразователи 60 кГц, 2 шт;
- кабель для подключения ПК;
- программное обеспечение;
- комплект документации;
- кейс для переноски.
Принадлежности
- сканирующее устройство с катящимися либо бесконтактными преобразователями;
- защитный чехол для крепления на корпусе оператора;
- аккумуляторный отсек «D», комплект аккумуляторов размер «D» 9000 mA/ч, 4 шт.;
- УЗ-преобразователи для различных применений;
- внешний предварительный усилитель
- универсальное зарядное устройство.
Технические характеристики
| Развёртка | мин. 0 – 160 мкс макс. 0 – 10000 мкс |
|---|---|
| Диапазон скоростей | 100 – 4000 м/с |
| Память | 64 настройки; 10 файлов по 100 результатов |
| Задержка | от 0 до 7350 мкс |
| Зондирующий импульс | радиоимпульс амплитудой 200 В, частота заполнения задаётся от 20 до 2500 кГц, количество периодов задаётся от 1 до 32 |
| Усилитель | широкополосный от 20 до 2500 кГц с фильтрами на 50, 100, 200 и 400 кГц |
| Диапазон регулировки усиления | 90 дБ, с шагом 0.5, 1, 2 и 6 дБ |
| Детектирование | полное, положительная/отрицательная полуволна, радиосигнал |
| Отсечка | компенсированная, 0 – 80% высоты экрана |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всём диапазоне развёртки, уровни порогов задаются от 0 до 95% высоты экрана с шагом 1%, индивидуальная логика определения дефектов, световая и звуковая сигнализация |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Разрешающая способность | 1 мкс во всём диапазоне развёртки |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне с ЖКИ с регулируемой контрастностью и подсветкой, ЭЛД с регулируемой яркостью 110×65 мм; 240×128 точек |
| А-сигнал | 70×50 мм; 160×100 точек |
| Интерфейс | RS232, сигналы АСД, амплитуда сигнала в первом стробе |
| Разъёмы преобразователей | 2 СР50 |
| Аккумуляторы | 4 NiMh размер «D» |
| Время работы от аккумуляторов | ЖКИ: 10 – 14 часов (в зависимости от установок) ЭЛД: 6 – 8 часов (в зависимости от установок) |
| Питание | внешний блок питания 220 В AC |
| Рабочее напряжение питания | 7.2 – 10 В DC |
| Потребляемая мощность | максимум 6 W, в зависимости от установленных параметров |
| Диапазон рабочих температур | ЖКИ: от -5 до +50 °C ЭЛД: от -25 до +55 °С |
| Габариты | 220×120×150 мм |
| Масса | 2,5 кг с аккумуляторами |
