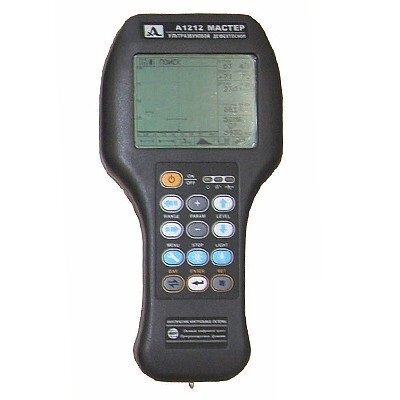

Ультразвуковой дефектоскоп А1212 «МАСТЕР ЛАЙТ»

Ультразвуковой дефектоскоп А1212 «МАСТЕР ЛАЙТ» предназначен для проведения типовых и специализированных методик ультразвукового контроля. Снят с производства. Замена — дефектоскоп А1212 MASTER.

В данной модели дефектоскопа отсутствует функция АРД-диаграмм, имеется аккумуляторное питание, отсутствует режим В-скана и упрощена основная комплектация. При помощи А1212 «МАСТЕР ЛАЙТ» осуществляется контроль сварных швов, обеспечивается поиск различных повреждений, непроваров и пор.

Прибор измеряет толщину изделия, определяет координаты и параметры нарушений (повреждений, несплошностей, трещин, нарушений однородности материала) в изделиях из металлов и пластмасс. Эргономичный ударопрочный корпус, небольшие габариты и вес, дают возможность эксплуатировать прибор даже в условиях тесного пространства, в труднодоступных местах.

Функция ВРЧ

Прибор имеет полностью цифровой тракт. Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редактирования ВРЧ, при этом можно оперативно наблюдать влияние изменений на эхо-сигнал. Это позволяет быстро и точно настраивать ВРЧ даже неопытному дефектоскописту.

Радиосигнал

Сигнал типа RF даёт возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.

Управление

Интерфейс прибора обеспечивает быстрый доступ к функциям управления. В любом режиме работы дефектоскопа в нижней части экрана находится ассоциативное меню пиктограмм.

Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте выбирать из меню нужную конфигурацию с соответствующим именем. Все настройки сохраняются при выключении прибора и хранении его без батареи питания. Энергонезависимая память дефектоскопа способна хранить 500 изображений экрана с параметрами контроля.

Наблюдая сигнал и его параметры на экране, можно оперативно подстраивать параметры контроля. Доступна полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа.

650  г
Вес прибора

Особенности

• традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал);
• возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора;
• построение функции ВРЧ по свободному закону (32-х точечная интерполяция);
• регулируемая частота посылки зондирующих импульсов (до 200 Гц);
• запоминание на экране огибающей максимумов сигнала;

• автоматическое определение уровня сигналов и координат дефекта при работе с АСД (два временных строба);
• совместимость с широким спектром преобразователей различных производителей;
• дополнительные режимы: «стоп-кадр», «электронная временная лупа»;
• связь с компьютером по высокоскоростному USB-порту;
• программируемая форма зондирующего импульса;
• наличие режима толщиномера.

Комплектация

• электронный блок дефектоскопа с батарейным питанием;
• ADM 3 – программа для работы дефектоскопа с ПК;
• кабель LEMO-LEMO одинарный 1,2 м;
• преобразователь S5096 5,0-70;
• чехол для прибора;

• преобразователь S3568 (П111-2,5-10; дефектоскопический);
• комплект батарей (6 шт.) AA Alkaline 2,6 Ач;
• преобразователь S5182 2,5-65;
• кабель связи по USB.
