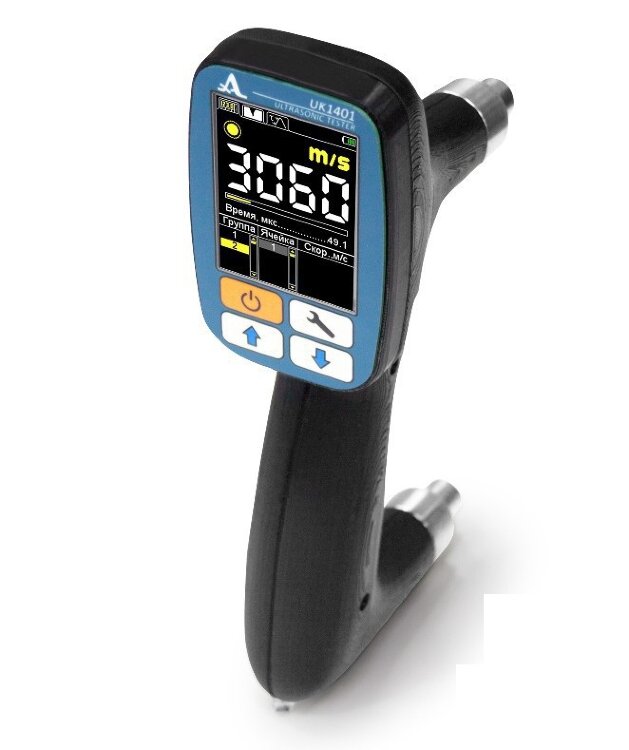

Ультразвуковой тестер UK1401
Ультразвуковой тестер UK1401 предназначен для измерений времени и скорости распространения продольных ультразвуковых волн в твёрдых материалах при поверхностном прозвучивании на фиксированной базе. Определяет прочность и целостность бетонных материалов и конструкций.
Ультразвуковой тестер UK1401 предназначен для измерений времени и скорости распространения продольных ультразвуковых волн в твёрдых материалах при поверхностном прозвучивании на фиксированной базе. Определяет прочность и целостность бетонных материалов и конструкций.
Оценка прочности основана на корреляции скорости распространения ультразвуковых волн в материале с его физико-механическими характеристиками и физическим состоянием. Поиск приповерхностных дефектов в бетонных сооружениях ведётся по аномальному уменьшению скорости или увеличению времени прохождения в дефектном месте.
Конструктивное исполнение
Прибор выполнен в моноблочном исполнении в эргономичном корпусе из лёгкого ударопрочного пластика, что делает его удобным для работы на объектах. В корпус тестера UK1401 встроены два преобразователя с сухим точечным контактом и независимым пружинным подвесом, что даёт возможность вести контроль без применения контактной жидкости с нормированным усилием прижатия прибора. Износостойкие преобразователи не чувствительны к состоянию исследуемой поверхности.
Области применения
Тестер UK1401 может применяться для оценки степени анизотропии композитных материалов, оценки степени созревания бетона при строительстве и несущей способности бетонных столбов и опор, оценки глубины выходящей на поверхность трещины, оценки возраста материала при условии изменения его свойств со временем, оценки пористости и трещиноватости материала.
15 часов
Время непрерывной
работы
Особенности
- энергонезависимая память на 50 000 измерений с возможностью сортировки по группам;
- встроенная система автоматической регулировки усиления;
- звуковая индикация приёма УЗ сигналов;
- автоматическое выключение питания;
- нормируемое усилие прижатия;
- встроенный LiFePO4 аккумулятор с увеличенным сроком службы и циклом заряда/разряда;
- передача данных на компьютер с помощью USB и Bluetooth;
- цветной антибликовый TFT дисплей 2,8 дюйма;
- работа при низких температурах.
Комплектация
- электронный блок УЗ тестера UK1401;
- сетевой адаптер 220 В;
- проверочный образец;
- компакт-диск с документацией и ПО;
- кабель USB A – Micro B;
- жёсткий кейс.
Технические характеристики
Диапазон юстировки задержки | от 0 до 20 мкс |
---|---|
Рабочая частота | 50 кГц |
База измерений | 150±1 мм |
Дискретность индикации времени распространения УЗ волн | 0,1 мкс |
Дискретность индикации скорости распространения УЗ волн | 10 м/с |
Диапазон измерений времени распространения продольных УЗ волн | от 12,5 до 150 мкс |
Диапазон измерений скорости распространения продольных УЗ волн | от 1 000 до 12 000 м/с |
Пределы допускаемой абсолютной погрешности измерений времени распространения УЗ волн | ±(0,01·t+0,1) мкс, где t — измеренное значение времени |
Пределы допускаемой абсолютной погрешности измерений скорости распространения УЗ волн, | ±(0,012·с+K·с2+10) м/с, где K=6,7·10-8 м/с, с — измеренное значение скорости |
Номинальное напряжения питания | 3,3 В |
Продолжительность непрерывной работы | не менее 15 часов |
Средняя наработка на отказ | 18 000 часов |
Установленный срок службы | 5 лет |
Условия эксплуатации: | |
– диапазон рабочих температур | от -20 до +50 °С |
– относительная влажность воздуха при +35 °С | не выше 95% |
Габаритные размеры прибора | 235×155×65 мм |
Масса прибора | 450 г |
