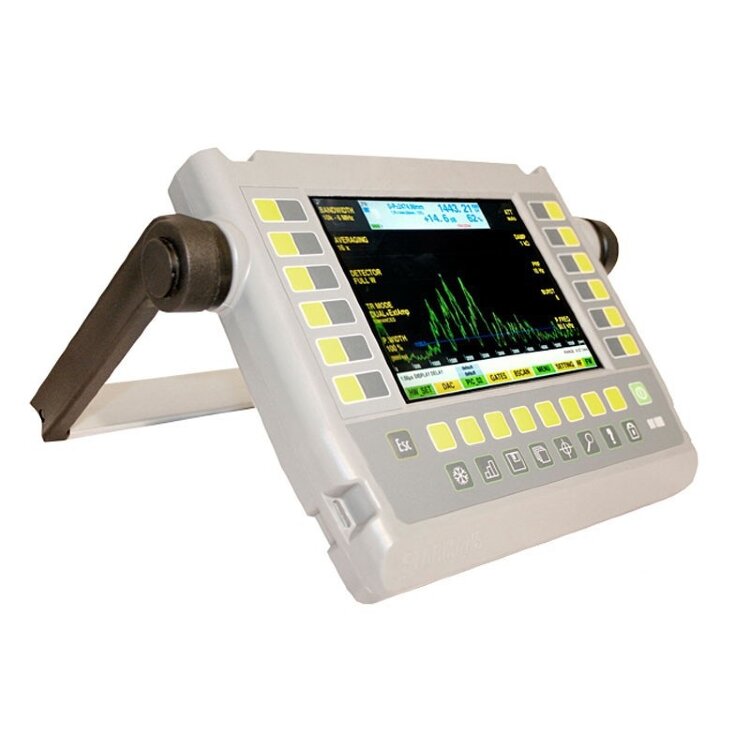

Ультразвуковой низкочастотный дефектоскоп DIO 1000 LF
Используется для исследований пористых материалов (бетон, камень и т.п.) и иных материалов с высокой скоростью затухания волны (углепластик, пластмассы, композитные материалы). Возможность подключения ЭМА преобразователей (бесконтактный метод) и сканеров TOFD. Диапазон частот УЗИ: от 0,02 до 2 МГц. Диапазон измерения глубины залегания дефекта от 25 до 29000 мм. Работает от аккумулятора в течение 10 часов при температуре от -20 до +60 ºC. Масса 1,28 кг.
Ультразвуковой низкочастотный дефектоскоп Starmans DIO 1000 LF предназначен для поиска дефектов в изделиях из композитных и пористых материалов. Рабочая частота: от 20 кГц до 1 МГц. Работает с отечественными и импортными преобразователями.
Дефектоскоп сочетает традиционные способы УЗК и технологии контроля с использованием дифракционно-временного и электромагнитно-акустического методов. Подходит для контроля материалов с высоким затуханием ультразвука: бетон, камень, чугун, углепластик и пластмасса.
Функция ВРЧ
ВРЧ помогает выравнивать амплитуду сигнала с учётом расстояния до дефекта.
Коррекция амплитуды ВРЧ
DAC-кривая соединяет максимумы эхо-сигналов, до 20 точек, от идентичных отражателей, расположенных на различном расстоянии. Функция позволяет эффективно производить отбраковку по всей области контроля с учетом затухания сигнала в материале.
10 часов
Время работы
батареи
Цифровая АРД-диаграмма
Метод определения размера дефектов основан на графическом отображении зависимости амплитуды отраженного или прошедшего сигнала от глубины залегания искусственной несплошности, с учётом её характерного размера.
Калибровка преобразователей
Автоматическую калибровку любого преобразователя можно провести на любом образце. А при контроле продольных швов на криволинейной поверхности пригодится функция калибровки наклонных преобразователей.
Соответствие стандартам
Starmans DIO 1000 LF внесён в Госреестр средств измерения РФ. Соответствует стандартам виброустойчивости EN 60068-2-6 и ударопрочности EN 60068-2-29:1996.
Особенности
- возможность подключения и контроля с применением дифракционно-временного метода;
- возможность контроля с использованием электромагнитно-акустических ПЭП;
- работа в режиме толщиномера;
- возможность подключения видео и фотокамеры, для съемки контролируемых объектов;
- встроенная функция автоматической калибровки.
Комплектация
- ультразвуковой дефектоскоп;
- преобразователь Air coupled
- PNL45-005 R 50 KHz;
- преобразователь Air coupled
- PNL45-005 T 50 KHz;
- Li-Ion аккумулятор;
- адаптер питания;
- кабель BNC -LEMO01;
- кабель USB;
- USB Flash Disk 2GB - ПО;
- ударопрочный кейс;
- защитный чехол;
- наплечный ремень;
- ремень крепления для кейса;
- свидетельство о поверке;
- руководство по эксплуатации.
Технические характеристики
Экран: | цветной TFT, 1024 pix (Ш) х 768 pix (В) |
---|---|
Частота обновления экрана: | минимум 60 Гц |
Размеры экрана: | 99x130 мм |
Частота стробирования: | 200 МГц, 12-бит |
Диапазон температур эксплуатации: | -20 °C - 60 °C |
Питание от сети: | сеть переменного тока: 100-120 В~, 200-240 В~, 50-60 Гц |
Аккумулятор: | встроенная и внешняя заряжаемая LiIon батарея - 3.6 В, 16 Ач |
Рабочее время батареи: | не менее 10 часов, в зависимости от регулировки яркости дисплея. |
Поддержка языков: | Русский, English, Japan, Czech, Turkish, Chinese, German. |
Память: | 16 ГБ |
Размеры: | 224х188x34 мм |
Масса: | 0.74кг + 0.54 кг батарея |
Требования к ПК: | ПК, работающий под Microsoft Windows Vista, Microsoft Windows XP, Microsoft Windows 2000, Microsoft Windows 7 |
Гарантийный срок: | гарантия на 2 года. Батарея не входит в гарантию |
Разъёмы для подключения преобразователей | Lemo 01 |
Коммуникационные порты | USB, RS232, Ethernet.По заказу: Wireless Ethernet, Bluetooth. |
Вход B-скан | сигнал от энкодера A, B, старт, TTL 5 В, питание энкодера – переключаемое 5 В |
Диапазон устанавливаемых скоростей ультразвука | От 100 до 15240 м/с в стали |
Рабочие частоты | от 20кГц до 1МГц. |
Фильтры: | широкополосный, узкополосный или переключаемые полосовые фильтры - 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц |
DAC (кривая амплитуда-расстояние (АРК) | построение по 20 точкам, регулируемая по высоте |
Глубина (амплитуда) ВРЧ (динамический диапазон) | 111 дБ (71 дБ непрерывно) |
