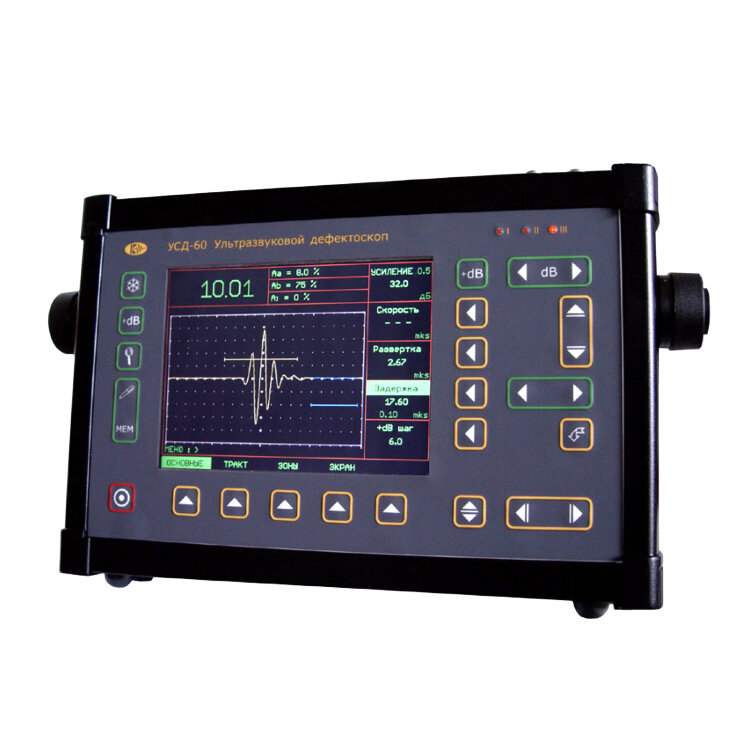

Ультразвуковой дефектоскоп УСД-60Н
Низкочастотный дефектоскоп с ярким TFT-экраном, функциями В-скана , С-скана и измерения спектра сигнала. Диапазон частот УЗИ: от 0,02 до 2,5 МГц. Время работы до 8 часов. Диапазон рабочих температур от -25 до +55 ºC. Масса 4 кг.
Низкочастотный ультразвуковой дефектоскоп УСД-60Н предназначен для поиска дефектов в изделиях из металлов, пластмасс и композитов. Выводит сигналы
в виде А- и В-сканов.
На базе дефектоскопа можно строить специализированные версии. В том числе многоканальные приборы с коммутатором до 32-х каналов или автоматизированные комплексы контроля качества композитных материалов, совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля.
Дефектоскоп УСД-60Н внесён в Государственный реестр средств измерений под №34808-10 и допущен к использованию в Российской Федерации.
7 часов
Время работы
аккумулятора
Особенности
- зоны контроля: две независимых, с индивидуальной логикой определения дефекта;
- Б-скан для более удобной визуализации контроля;
- генератор с регулируемым числом периодов возбуждения;
- опция С-скана;
- возможность подключения датчика оборотов
или пути; - отображения сигналов в недектированном режиме;
- измерение спектра сигнала.
Технические характеристики
| Развёртка | мин.: 0 - 16 мкс макс.: 0 - 6 000 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс |
|---|---|
| Скорость | от 100 до 10 000 м/с |
| Задержка | от 0 до 5 900 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс |
| Задержка в призме | 0 - 1 000 мкс с шагом 0,01 / 0,1/ 1 и 10 мкс |
| Зондирующий импульс |
радиоимпульс, амплитудой 50 или 200 В, с регулируемой частотой заполнения 20-2 500 кГц и длительностью до 32-х периодов |
| Частота повторений ЗИ | 15 или 30 Гц |
| Усилитель | широкополосный 0.02-2,5 МГц (-6 дБ)с регулируемыми полосовыми фильтрами |
| Диапазон регулировки усиления | 90 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 60 дБ, 12 дб / мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала |
| Отсечка | компенсированная, 0 - 90% высоты экрана |
| Зоны контроля |
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
| Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне |
| Измерение временных интервалов |
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Автоматическая регулировка усиления (АРУ) | есть |
| Встроенное программное обеспечение для контроля цилиндрических изделий | есть |
| Подключение датчика оборотов | есть |
| Измерение амплитуды |
в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, |
| Дисплей | Цветной, TFT 640 × 480 точек 130 х 100 мм |
| А-сигнал | 480 × 300 точек в стандартном режиме |
| Память | 500 настроек с А-сигналом 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Интерфейс | RS232 / Ethernet |
| Разъемы преобразователей | 2 СР-50 |
| Аккумулятор | Li-ion 8 А/ч |
| Время работы | 6-8 часов от аккумуляторов |
| Внешнее питание дефектоскопа Диапазон рабочих температур дефектоскопа |
блок питания 220 В AC от -25 C до +55 C |
| Размер | 210 мм x 340 мм x 75 мм |
| Масса дефектоскопа | 4 кг с аккумуляторами |
