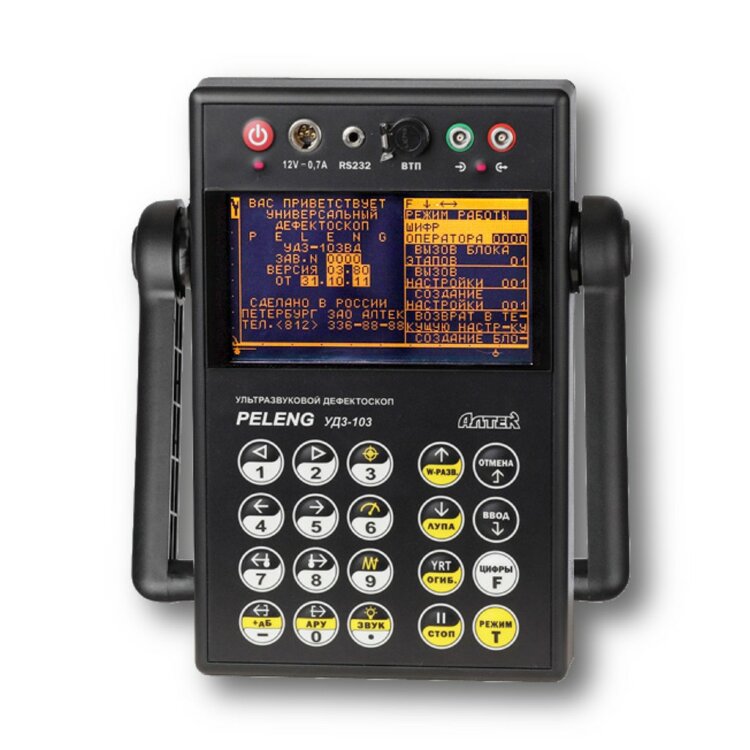

Ультразвуковой дефектоскоп УД3-103ВД

Ультразвуковой дефектоскоп УД3-103ВД предназначен для поиска дефектов в изделиях из металлов, сплавов и неметаллов. Представляет информацию в виде А-развертки, W-развертки и В-развертки. Использует ультразвуковой и вихретоковой технологии выявления дефектов. Выпускается в универсальной, нефтегазовой версиях, а также в версиях для судостроения и приёмочного контроля.

Сервисные режимы и функции

УД3-103ВД автоматически учитывает кривизну поверхности объекта контроля при расчете координат дефекта. Замораживает все сигналы на экране в режиме «СТОП-КАДР» и оставляет все пришедшие сигналы в режиме «ОГИБАЮЩАЯ». Позволяет просматривать сигнал в недетектированном виде в режиме «РАДИОСИГНАЛ». А «ЛУПА» помогает просматривать участок А-развертки в увеличенном масштабе.

3 048  мкс
Максимальная длительность
А-развёртки

Режим вихретокового контроля

Дефектоскоп позволяет проводить вихретоковый контроль. С его помощью можно обнаруживать поверхностные и подповерхностные дефекты, например, трещины с раскрытием несколько микрон в объектах из электропроводящих материалов.

Режим толщиномера

УД3-103ВД работает в режиме толщиномера. Измерения ведутся по первому или по двум донным сигналам. А-развертка позволяет вести измерения в сложных случаях: большое затухание, высокий уровень шумов, наличие расслоений, измерения через покрытие. Разрешающая способность — до 0,01 мм. Минимальная измеряемая толщина — 0,8 мм.

1,2  кг
Масса прибора

Встроенная обобщенная АРД-диаграмма

УД3-103ВД настраивается на выявление дефектов заданного эквивалентного размера. Автоматически определяет эквивалентную площадь или эквивалентный диаметр для любого обнаруженного дефекта. Для настройки используется отражатель в виде бокового сверления, донной или фокусирующей поверхности. Отражатель может иметь любые размеры и быть расположенным на произвольной глубине.

Дефектоскоп автоматически настраивает временную регулировку чувствительности или криволинейный порог для объектов контроля больших размеров.

Энергонезависимая память

УД3-103ВД сохраняет результаты контроля в виде протоколов с кадром А- или В-развертки, а также в виде отчётов о проведении контроля. Возможно сохранение блоков настроек для удобства реализации многоэтапного контроля. Память может содержать до 400 настроек. Удаление и изменение параметров можно предотвратить при помощи кодовой защиты.

Особенности

• установка скорости ультразвуковых колебаний в зависимости от выбранного материала и угла ввода;
• корректировка частоты следования зондирующих импульсов;

• длительность развертки может быть установлена дефектоскопом исходя из длительности строба;
• полуавтоматический режим настройки глубиномера и чувствительности.

Комплектация

• электронный блок;
• кабели для подключения совмещенных ПЭП;
• кабели для подключения раздельно-совмещенных ПЭП;
• переходники для подключения ПЭП с разъемом СР-50;
• зарядное устройство – сетевой адаптер;
• программное обеспечение для ПЭВМ и база данных;
• кабель для подключения прибора к ПЭВМ;

• ПЭП: П111–2,5–K12; П121–2,5–50°; П121–2,5–65°; П121–5–65°; П111–10–П6; П112–5–12/2;
• вихретоковый преобразователь;
• руководство по эксплуатации;
• методика поверки;
• формуляр;
• сумка;
• чехол.
