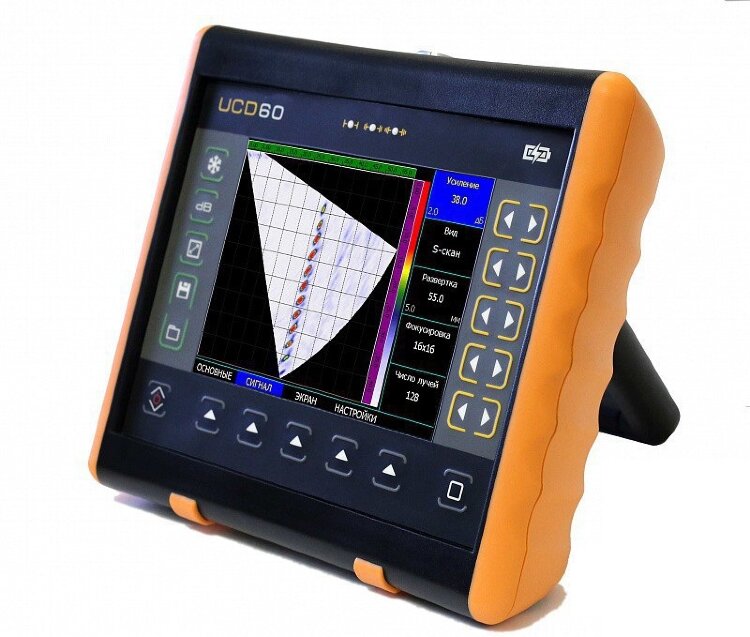

Ультразвуковой дефектоскоп УСД-60ФР

Ультразвуковой дефектоскоп на фазированных решётках УСД-60ФР совмещает классические преобразователи ФАР с математической обработкой сигналов по методу SAFT. Работает с 16-канальными ФАР.

Доставим куда угодно

Работаем по всей России и СНГ

Своевременные поставки

Точные сроки

Гарантии от производителей

Оригинальная, качественная продукция

Всегда на связи

+7(495) 225-54-47

Описание

Дефектоскоп оснащён входом 2-х координатного энкодера. Он позволяет подключать различные сканеры для построения C-, B- и других сканов, а также TOFD развертки контролируемого участка изделия.

УСД-60ФР зарегистрирован в Государственном реестре средств измерений под №34808-15 и допущен к использованию в Российской Федерации.

10 часов
Время непрерывной
работы

Особенности

запись сигналов по 1 или 2х координатному датчику оборотов;
УРЧ для выравнивания
чувствительности по углам ввода;
регулировка апертуры и углового
шага сканирования;
класс защиты корпуса IP65;

конструктор геометрии
сварного шва;
простое и удобное обновление
прошивки по USB;
режим обычного дефектоскопа
TOFD режим;
морозостойкий экран.

Комплектация

тэлектронный блок УСД-60ФР со встроенным Li-ion аккумулятором;
предустановленное ПО «Классический УЗ дефектоскоп»;
предустановленное ПО «УЗ дефектоскоп с ФАР»;
блок питания сетевой 15 В / 220 В;
защитный чехол с блендой и креплением на корпусе оператора;
16-ти элементный преобразователь с ФАР, по выбору;
призма для ФАР наклонная 55 град.;
призма для ФАР прямая;

кабель Lemo00-Lemo00 1,5 м;
преобразователь ультразвуковой П111-2,5-К12;
преобразователь ультразвуковой П111-5-К6;
преобразователь ультразвуковой П121-2,5-40;
преобразователь утразвуковой П121-5-65;
кабель USB для связи с ПК;
ПО на CD-диске;
комплект документации;
кейс.

Технические характеристики

Тип используемых ФАР	любые классические 16-ти канальные ФАР
Регулировка рабочей апертуры	4, 8 и 16 одновременно работающих элементов
Регулировка шага сканирования по углу	от 0,3 до 2 град
Развёртка	мин.: 0 - 5 мм макс.: 0 - 600 мм с шагом 0.1, 1, 5, 10 мм
Режим	S-скан (секторное сканирование), L-скан (линейное сканирование)
Диапазон скоростей	2300 - 10 000 м/с
Зондирующий импульс	радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5)
Частота повторений ЗИ	устанавливается автоматически в зависимости от заданных параметров
Усилитель	широкополосный: 0.1-20 МГц (-6 дБ)
Диапазон регулировки усиления	80 дБ, с шагом 0.5, 1, 2, 6 дБ
Дополнительная клавиша +dB	+6 дБ
Временная Регулировка Чувствительности (ВРЧ)	линейное, с крутизной до 10 дБ/мкс
Угловая Регулировка Чувствительности (УРЧ)	коррекция по 10 точкам
Детектирование	А-скан, B-scan, С-скан, D-скан, S-скан, L-скан, TOFD
Зоны контроля	регулируемая прямоугольная зона контроля
Автоматическая Сигнализация Дефектов (АСД)Измерение амплитуды	световая, звуковая в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала
Дисплей	Цветной высококонтрастный, TFT 640 × 480 точек, 130 × 100 мм
А-сигнал	480 × 300 точек в стандартном режиме 640 × 480 в полноэкранном режиме
Память	200 настроек с А-сигналом 1000 протоколов контроля
Интерфейс	USB
Разъемы преобразователей	2 Х Lemo00,1 Х Lemo 16
Аккумулятор	Li-ion 10.8В, 5000 mА/ч
Время работы	не менее 10 часов работы от встроенного аккумулятора
Внешнее питание	блок питания 220В AC
Напряжение питания	15В / 2,5А DC
Диапазон рабочих температур	от -30 C до +55 °C
Размер (В x Ш x Д)	200 × 225 × 80 мм
Масса	1,4 кг с аккумуляторами
