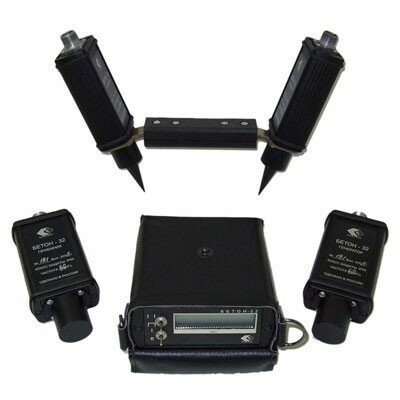

Ультразвуковой дефектоскоп для бетона «Бетон-32»
Ультразвуковой дефектоскоп для бетона "Бетон-32" предназначен для определения прочности бетона в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по методике, изложенной в ГОСТ 17624.
Ультразвуковой дефектоскоп для бетона «Бетон-32» предназначен для определения прочности бетона в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по методике, изложенной в ГОСТ 17624.
Также прибор используют для определения прочности при сжатии кирпича и камней силикатных по методике, изложенной в ГОСТ 24332.
Прибор может быть использован для определения прочности бетонов классов В 7,5:- В 55 (М100 – М600) на сжатие при обязательном выполнении условия, что погрешность определения прочности по методике ГОСТ 17624 не превышает 12%.
Предел допускаемой дополнительной погрешности при работе прибора с УЗ ПЭП для сквозного прозвучивания при измерении времени распространения УЗ колебаний, вызванной изменением температуры окружающей среды во всем диапазоне рабочих температур, не превышает основной абсолютной погрешности прибора.
Предел допускаемой дополнительной погрешности при работе прибора с УЗ ПЭП для поверхностного прозвучивания при измерении времени распространения УЗ колебаний, вызванной изменением температуры окружающей среды во всем диапазоне рабочих температур, не превышает основной абсолютной погрешности прибора.
1 с
Время установления рабочего режима
Технические характеристики
| Диапазон измерения времени распространения УЗ колебание | от 15,0 до 9 999,9 мкс |
|---|---|
| Предел допускаемой основной абсолютной погрешности измерения времени распространения УЗ колебаний в мкс, при работе прибора с УЗ ПЭП для поверхностного прозвучивания (скоба) не превышает значения | ± (0,01t + 0,1) мкс, где: t - измеренное время распространения УЗ колебаний в мкс |
| База прозвучивания дефектоскопа для бетона по эквивалентному материалу – эбониту с УЗ ПЭП для сквозного прозвучивания | не менее 50 мм |
| База прозвучиваня прибора с УЗ ПЭП для поверхностного прозвучивания (скоба) | (120 ± 1,0) мм |
| Рабочая частота УЗ ПЭП для сквозного и поверхностного прозвучивания | 100,0 кГц |
| Максимальный размер контактной площадки УЗ ПЭП для сквозного прозвучивания | O 25 мм |
| Габаритные размеры прибора соответствуют: Электронный блок УЗ ПЭП для сквозного прозвучивания (генераторный и приемный блоки) УЗ ПЭП для поверхностного прозвучивания (генераторный и приемный блоки) Соединительные кабели |
138х111х451 40х60х35 170х60х351 200 |
| Масса прибора соответствует: Электронный блок УЗ ПЭП для сквозного прозвучивания (генераторный и приемный блоки) УЗ ПЭП для поверхностного прозвучивания (генераторный и приемный блоки) Соединительные кабели |
0,4 0,2
|
| Время установления рабочего режима | 1с |
| Время установления показаний на цифровом дисплее прибора не более | 1с |
| Время непрерывной работы прибора от свежезаряженого аккумулятора типоразмера «РР3» (9,0 В) | не менее 50 ч при температуре 20 °С |
| Порог включения автоматической сигнализации разряда встроенного источника питания | (5,6 +0,2)В |
| Напряжение питания прибора | от 5,6 до 10,0 В |
| Дискретность отсчета цифрового дисплея прибора в режиме измерения времени распространения УЗ колебаний в диапазоне | от 15,0 до 9 999,9 мкс - 0,1 мкс. |
| Срок службы прибора | не менее 5 лет |
| Диапазон рабочих температур окружающего воздуха и поверхности объекта контроля | от –10 °С до +50 °С |
