Tramex RWS Scanner

Первоначально RWS разрабатывался, как ручной неразрушающий электронный измеритель влажности, специально предназначенный для неразрушающей оценки влажности и обследования наплавляемой или однослойной кровли, а также EIFS (система внешней изоляции и отделки). Однако его использование многими профессионалами на протяжении многих лет продемонстрировало, что функционал устройства выходит далеко за рамки этих приложений и распространяется на все аспекты каркаса здания.

Tramex RWS - это эффективный сканер по поиску влаги с двумя режимами работы, каждый из которых имеет два диапазона чувствительности. Это дает пользователю возможность с максимальной эффективностью исследовать кровлю, стены и ограждающие конструкции с учетом их конструктивных особенностей. Менее чувствительный желтый режим предназначен для сборных и однослойных кровель, более чувствительный красный режим для EIFS и пенопласта. При большом разнообразии строительных материалов режим максимальной чувствительности применим к большинству вспененных диэлектрических материалов.\

Описание принципа работы tramex rws

Scanner RWS - это электронный неинвазивный детектор влажности. В основу работы прибора заложено измерение электрического импеданса. Безвредный низкочастотный неразрушающий сигнал от прорезиненных электродов передается в толщу исследуемого образца.

Малый ток, протекающий через поле обратно пропорционален сопротивлению образца. Этот ток является мерой изменения электрического сопротивления, вызванного изменением содержания влаги. Это изменение RWS интерпретирует в значение относительной влажности от 0 до 100 и мгновенно непрерывно отображает на большом аналоговом дисплее. Точку отсчета относительной влажности назначает оператор, отстраивая прибор на нулевое показание на том месте, с которым будут происходить последующие сравнения.

ВНИМАНИЕ!

Прибор RWS - не работает на электропроводящих материалах, таких как: металлические листы, фальцевая кровля, EPDM, бутиловая кровля, алюминиевая обшивка и сэндвич панели, влажные поверхности, и аналогичные по электропроводности материалы.

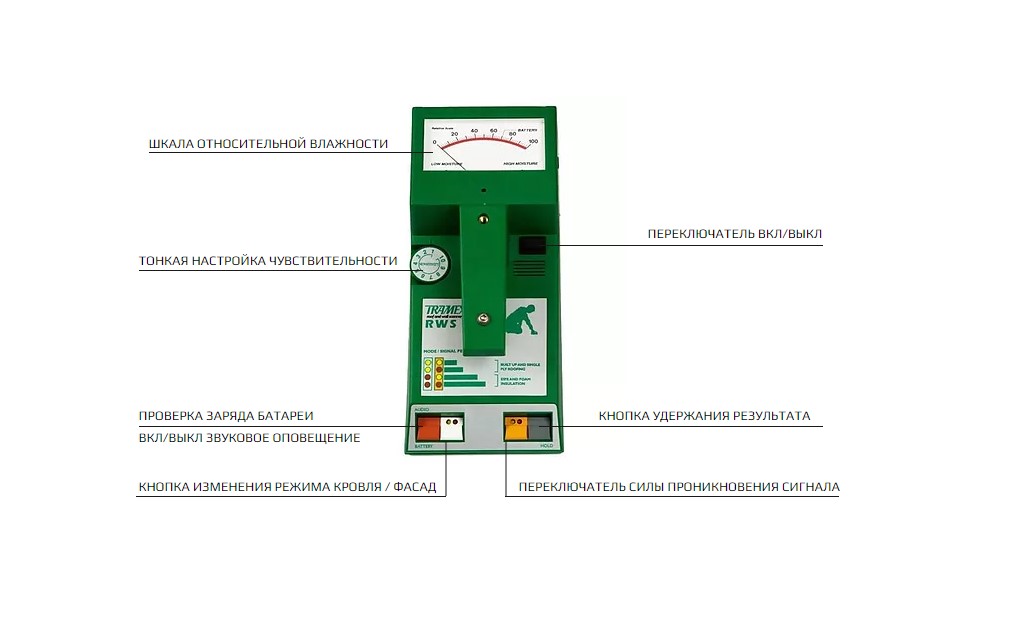

ОРГАНЫ УПРАВЛЕНИЯ СКАНЕРА TRAMEX RWS

РЕЖИМЫ РАБОТ СКАНЕРА TRAMEX RWS

В зависимости от конкретной задачи RWS способен работать в двух режимах «Кровля» и «Фасад EIFS». Оба режима имеют две величины проникновения сигнала слабый и увеличенный. Таким образом, комбинации из режимов и величин проникновения составляют 4 режима работы устройства, каждый из которых может сопровождаться звуковой сигнализацией.

Наклейка на передней панели служит памяткой при выборе режима работы. Цвета вертикально расположенных прямоугольных рамок соответствуют цветам кнопок (белой и оранжевой), а четыре последовательности лампочек отражают режим и силу сигнала.

РЕЖИМ КРОВЛЯ

Режим предназначен для проведения диагностики наплавляемых однослойных кровель.

Порядок работы

1. Включите RWS, для этого переведите переключатель в положение «On».

2. Нажатием белой кнопки включите режим «КРОВЛЯ» (на белой кнопке горит желтый светодиод).

3. Выберите уровень проникновения сигнала нажатием оранжевой кнопки, горящий желтый светодиод соответствует слабому уровню проникновения сигнала, красный диод сильному.

Низкий диапазон (проникновения) подходит для гладких или минеральных поверхностей.

Высокий для плотных мембран, а также большинства сухих гравийных или балластных кровельных покрытий.

4. Сделайте эскиз крыши с учетом проемов, выступов, и прочих конструкций. Выберите удобную масштабно-координатную сетку (см. инструкцию).

5. Для удобства работы прикрепите к прибору телескопическую ручку.

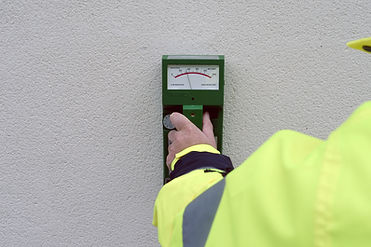

РЕЖИМ ФАСАД EIFS

Индикация режима: на белой кнопке горит красный световой диод. Данный режим предназначен для сканирования фасадов EIFS и утепленных фасадов схожей конструкции, в которых в качестве утеплителя выступают материалы с малой плотностью, такие как пенополиуретан, полистирол.

Порядок работы

1. Включите RWS, для этого переведите переключатель в положение «On».

2. Нажатием белой кнопки включите режим EIFS (на белой кнопке горит красный светодиод).

3. Выберите уровень проникновения сигнала нажатием оранжевой кнопки, горящий желтый светодиод соответствует слабому уровню проникновения сигнала, красный диод сильному. Уровень проникновения сигнала подбирается (см. инструкцию).

4. Держите RWS за ручку и поместите прибор так, чтобы обеспечить плотный контакт электродов с исследуемой конструкцией.

В режиме EIFS телескопическая ручка не применяется! Ручка применяется только в режиме «КРОВЛЯ».

Показания являются «относительными» или «сравнительными», они указывают на наибольшее или наименьшее содержание влаги, и не оценивают влагу количественно в процентах.

НЕСТАНДАРТНОЕ ИСПОЛЬЗОВАНИЕ TRAMEX RWS

Поскольку принцип работы прибора основан на изменении электрического сопротивления материалов в зависимости от количества присутствующей в них влаги RWS реагирует и на инородные, проводящие электрический ток объекты. С одной стороны, это вносит некоторые коррективы в проведение работ и является помехой при исследованиях, с другой эти ложные срабатывания могут быть использованы. Каким образом?

1. Поиск металлоконструкций (Рис. 1)

На сегодняшний день современные легированные стали позволяют создавать режущую оснастку отменного качества, для которой ни арматура, ни элементы несущих конструкций не являются преградой при изготовлении отверстий и ниш. Но что, если тех. задание, вопросы безопасности или элементарный здравый смысл запрещают нарушать целостность несущих конструкции. Что если необходимо определить местоположение стального профиля в сборной стене из гипсокартонных листов и просверлить отверстие так, чтобы не попасть/попасть в профиль. Что если отступив на некоторое расстояние можно кратно упростить себе работу. RWS реагирует на заложенные в стены металлические предметы и это можно использовать!

2. Поиск водоносных труб. (Рис. 2)

Часто при строительстве и отделке возникают вопросы о маршрутах закладки водоносных труб. В силу того, что RWS реагирует на влажность, прибор позволит определить местоположение стальной или полипропиленовой трубы, в которой находится вода. И не просверлить ее по незнанию).

ХАРАКТЕРИСТИКИ СКАНЕРА TRAMEX RWS

• Размер: 125мм х 275мм х 75мм (4,9 х 10,8 х 2,9 ")
• Вес: 853 г (1,88 фунта)
• Корпус: ABS пластик
• Мощность: 9 вольт PP3
• Аккумулятор (в комплекте)
• Дисплей: аналоговый
• Глубина проникновения: 100 мм (4 ")

КОМПЛЕКТ ПОСТАВКИ СКАНЕРА TRAMEX RWS

• Сканер Tramex RWS
• Телескопическая ручка
• Чехол
• Гарантийный талон
• Руководство по эксплуатации на русском
