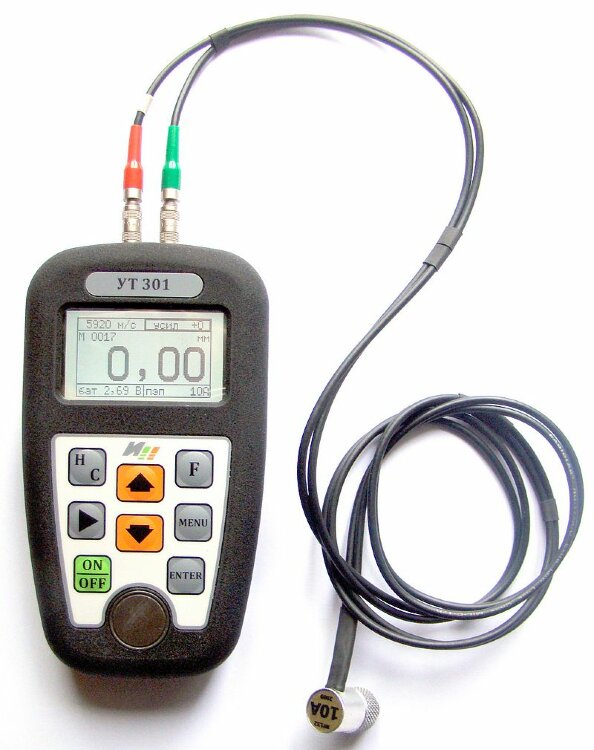

Ультразвуковой толщиномер UT-301
Для контроля стенок сосудов, труб, котлов и других изделий в диапазоне от 0,5 до 300 мм, а также для измерения скорости УЗК колебаний. Время непрерывной работы до 100 ч. Работает при температурах -10 до +50°С. Масса 0,22 кг.
Ультразвуковой толщиномер УТ-301 предназначен для контроля стенок сосудов, труб, котлов и других изделий в диапазоне от 0,5 до 300 мм. Конструкция призм преобразователей позволяет контролировать изделия с малым радиусом кривизны, а также с грубыми и корродированными поверхностями.
Толщиномер обеспечивает измерение толщины деталей и элементов конструкций при одностороннем доступе, изготовленных из стали, стекла, алюминиевых и титановых сплавов и т.д.
При известном значении толщины УТ-301 может использоваться для измерения скорости распространения ультразвуковых колебаний путем прижатия контактной поверхности преобразователя к поверхности контролируемого объекта на участке измерения толщины через слой контактной смазки.
Толщиномер предназначен для ультразвукового контроля стенок сосудов, труб, котлов и других изделий в диапазоне от 0,5 до 300мм, а также для измерения скорости УЗК колебаний. Конструкция призм ультразвуковых преобразователей позволяет контролировать изделия с малым радиусом кривизны, а также с грубыми и корродированными поверхностями. Толщиномер обладает высокой чувствительностью, надежен, прост и удобен в работе.
УТ-301 внесён в реестр средств измерений РФ.
100 часов
Время непрерывной
работы
Особенности
- индикатор акустического контакта;
- Запоминание калибровки преобразователя;
- режим автоматического отключения;
-
корпус из алюминиевого сплава.
Технические характеристики
| Номинальные частоты УЗК, МГц | 5 и 10 |
|---|---|
| Диапазон изменения толщины материала, мм | 0,5 - 300 (сталь 20) |
| Диапазон измерения скорости УЗК, м/с | 1 000-9 999 (для толщин от 20 до 300мм) |
| Разъемы преобразователей | 2 х Lemo00 |
| Время одного измерения на стандартном образце, сек, не более | 1 |
| Память результатов | 1 000 результатов |
| Просмотр результатов на индикаторе толщиномера | есть |
| Связь с ПК | USB |
| Коэффициент усиления | от -20 до 20 |
| Дискретность показаний, мм | 0,1 или 0,01 |
| Калибровка нуля | по образцу на корпусе, запоминается при выключении прибора |
| Индикатор акустического контакта | есть |
| Питание толщиномера | 3V DC |
| Тип элементов питания | 2 элемента тип АА |
| Время автономной работы, ч | 100 |
| Время автоматического отключения питания, сек | 5 - 300 |
| Экран | графический ЖКИ с подсветкой |
| Диапазон рабочих температур толщиномера, С | -10 до +50 |
| Степень защиты корпуса от внешних воздействий | IP40 |
| Размер электронного блока (В x Ш x Т), мм | 136 × 76 × 31 |
| Масса толщиномера (с элементами питания), г | 220 |
