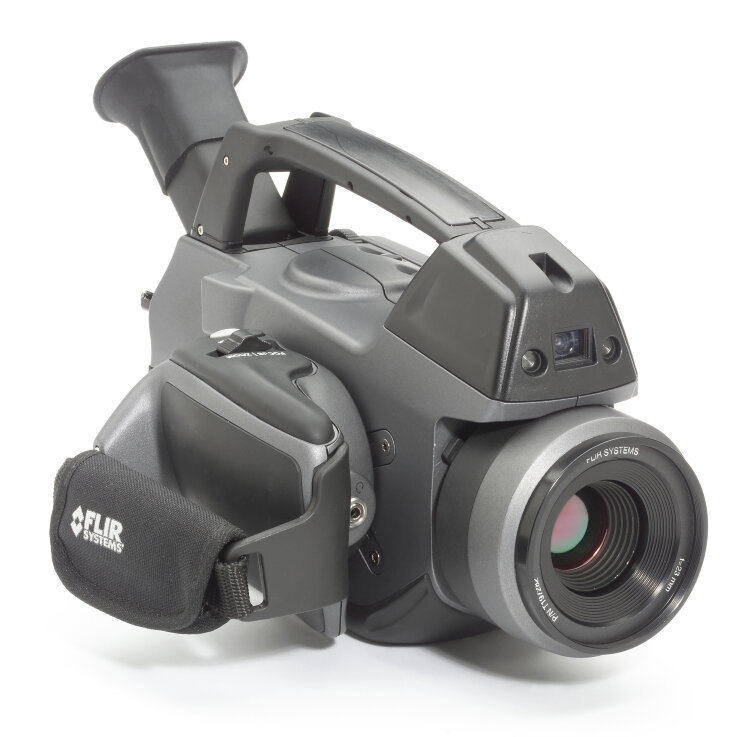

Тепловизор утечки газа FLIR GF320
Обнаруживает и визуализирует утечки летучих органических соединений без остановки производства. Разработан для применения в потенциально взрывоопасных средах в нефтегазовой промышленности. Спектральный диапазон 3,2 – 3,4 мкм. Стандартный температурный диапазон от -20 до +350 °C. Поддерживает запись изображений и видео на карту памяти.
Доставим куда угодно
Работаем по всей России и СНГ
Своевременные поставки
Точные сроки
Гарантии от производителей
Оригинальная, качественная продукция
Всегда на связи
+7(495) 225-54-47
Описание
Тепловизор FLIR GF320 обнаруживает и визуализирует утечки летучих органических соединений без остановки производства. Разработан для применения в потенциально взрывоопасных средах в нефтегазовой промышленности. Спектральный диапазон 3,2 – 3,4 мкм. Стандартный температурный диапазон: от -20 до +350 °C.
Переносной тепловизор позволяет обнаруживать утечки газа с безопасного расстояния. Помогает защитить окружающую среду, выявляя утечки экологически вредных газов. Прибор используется в химии и нефтехимии, на нефтеперерабатывающих и газоперерабатывающих заводах, морских платформах, в производстве биогаза и на электростанциях.
Тепловизор оснащён видоискателем с изменяемым углом наклона, вращающимся ЖК-экраном и поворотной рукояткой. Прибор имеет конструкцию видеокамеры, обеспечивая оператору три точки контакта при работе.
Изображения, полученные с помощью камеры, можно записывать с помощью любого видеорекордера. Это упрощает учёт данных и оформление документации.
30 мкм
Шаг детектора
Особенности
- визуализация утечек газа в режиме реального времени;
- полная калибровка для измерения температуры;
- периодическое сохранение изображений;
- обнаружение утечек вблизи или на расстоянии;
- обследование без остановки производства;
- интеграция данных GPS в отчёты.
Комплектация
- тепловизионная камера;
- CD-диск с ПО FLIR Tools для ПК;
- кабели HDMI-DVI, HDMI-HDMI;
- карта памяти и адаптер;
- зарядное устройство;
- батарея 2 шт.;
- кабель USB;
- блок питания с разъёмами под разные виды розеток;
- CD-диск с ПО FLIR VideoReportTM для ПК;
- информационное руководство;
- калибровочный сертификат;
- транспортировочный кейс;
- наплечный ремень.
Технические характеристики
| Матрица в фокальной плоскости (FPA) / Спектральный диапазон | охлаждаемый InSb / 3.2 – 3.4 мкм |
|---|---|
| Поле зрения (FOV) / Минимальное фокусное расстояние | объектив 14.5°: 14.5° × 10.8° / 0.5м объектив 24°: 24° × 18° / 0.3 м |
| Относительная апертура объектива | 1.5 |
| Фокусировка | автоматическая либо ручная (встроенный привод или на объективе) |
| Масштабирование | 1-8х непрерывный, цифровой зум |
| Цифровое улучшение деталей | фильтр подавления шума, высокочувствительный режим (HSM) |
| Разрешение детектора | 320×240 пикселей |
| Тепловая чувствительность / NETD | <15 мК при +30 °C |
| Охлаждение датчика | микроохладитель Стирлинга (FLIR MC-3) |
| Частота кадров | 60 Гц |
| Дисплей | встроенный широкоэкранный ЖК, 4.3 дюйма, 800×480 пикселей |
| Видоискатель | встроенный, поворачиваемый OLED, 800×480 пикселей |
| Автоматическая настройка изображений | непрерывный/ручной; линейно или на основе гистограммы |
| Ручная настройка изображений | уровень/диапазон |
| Режимы изображений | ИК-изображение, визуальное изображение, высокочувствительный режим (HSM) |
| Точность измерений | ±1 °C для диапазона температур (0 – 100 °C) или ±2% от показаний для диапазона температур (> +100 °C) |
| Диапазон измеряемых температур | от -40 до +350 °C |
| Обнаружение газов | бензол, этанол, этилбензол, гептан, гексан, изопрен, метанол, метилэтилкетон, метилизобутилкетон, октан, пентан, 1-пентен, толуол, ксилол, бутан, этан, метан, пропан, этилен, пропилен |
| Анализ измерений: | |
| – экспонометр | 10 |
| – область | 5 окон с макс./мин./средн. положением |
| – профиль | 1 линия (горизонтальная или вертикальная) |
| – разность температур | разница температур между функциями измерений или эталонной температурой |
| – эталонная температура | устанавливается вручную или получается с помощью функции измерения |
| – поправка на излучение | переменная от 0.01 до 1.0 или выбирается из редактируемого списка материалов |
| – поправки измерений | отраженная температура, расстояние, пропускание атмосферы, влажность, внешняя оптика |
| Команды меню | Уровень/диапазон Автоматическая настройка: непрерывная/ручная/полуавтоматическая Масштабирование Палитра Пуск/остановка записи Сохранение изображения Назад/запись изображения |
| Цветовые палитры | «Железо», «Оттенки серого», «Радужная», «Арктическая», «Лава», «Радужная интенсивная» |
| Команды настройки | 1 программируемая кнопка, режим наложения записи, адаптация местных единиц, языка, форматов даты и времени |
| Тип хранения изображений | съёмная SD или SDHC карта памяти, два слота |
| Ёмкость хранения изображений | > 1200 изображений (JPEG) с возможностью записи до 1 Гб на карту памяти |
| Режим хранения изображений | ИК/визуальное изображение; визуальное изображение автоматически совмещается с соответствующим ИК-изображением |
| Периодическое сохранение изображений | каждые 10 секунд до 24 часов |
| Форматы файлов | стандартный JPEG, с 14-битными данными измерений |
| GPS | данные о расположении автоматически добавляются в каждое изображение со встроенной GPS |
| Запись нерадиометрического ИК-видео | MPEG4 (до 60 минут/клип) на карту памяти; визуальное изображение автоматически совмещается с соответствующей записью нерадиометрического ИК-видео |
| Запись цифрового видео | MPEG4 (25 минут/клип) на карту памяти |
| Потоковая передача радиометрических ИК-изображений | полное динамическое на PC через USB или WLAN |
| Потоковая передача нерадиометрических ИК-изображений | RTP/MPEG4 |
| Потоковая передача цифрового видео | MPEG4 через Wi-Fi несжатое цветное видео через USB |
| Встроенная цифровая камера | 3.2 мегапикселей, автофокусировка, и две лампы подсветки |
| Лазерный указатель | активируется соответствующей кнопкой |
| Интерфейсы обмена данными: | |
| – WLAN | Peer to peer (adhoc) для iOS или infrastructure (сеть) для Android |
| – USB | USB-A: подключение внешнего устройства USB (напр. флеш-карта) USB Mini-B: передача данных с и на ПК |
| – USB, стандартный | USB Mini-B: 2.0 High Speed |
| – видео | цифровой вывод видео (изображения) |
| Время работы батареи | > 3 часов при 25 °C и стандартном использовании |
| Время запуска | стандартное 7 мин. при 25 °C |
| Питание | перезаряжаемые литий-ионные батареи |
| Напряжение | 7.2 В |
| Система зарядки | в камере (адаптер переменного тока или 12 В от автомобильного зарядного устройства) либо 2-секционное зарядное устройство |
| Диапазон рабочих температур | от -20 до +50 °C |
| Диапазон температур хранения | от -30 до +60 °C |
| Влажность (работа и хранение) | IEC 68-2-30/24 ч при 95% относительной влажности, от +25 до +40 °C (2 цикла) |
| Электромагнитная совместимость | EN61000-6-4 (Излучение) EN61000-6-2 (Защищенность) FCC 47 CFR часть 15 класс A (Излучение) EN 61 000-4-8, L5 |
| Герметичность | IP 54 (IEC 60529) |
| Устойчивость к ударам | 25 г (IEC 60068-2-29) |
| Устойчивость к вибрации | 2 г (IEC 60068-2-6) |
| Вес камеры с объективом и батареей | 2.48 кг |
| Вес батареи | 0.24 кг |
| Размер камеры с объективом (Д×Ш×В) | 306×169×161 мм |
| Крепление на штатив | стандартное, ¼"-20 |
| Материал корпуса | алюминий, магний |
| Материал ручки | TPE термопластичный эластомер |
