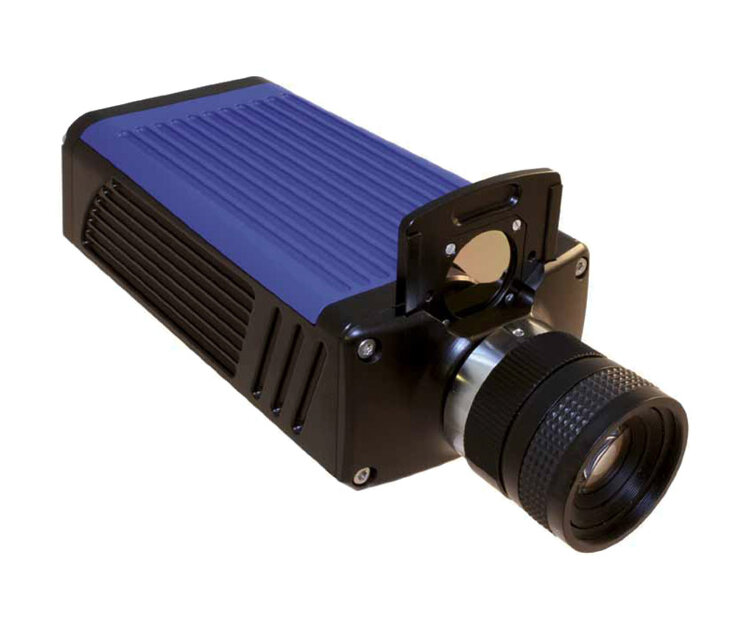

Тепловизор FLIR серии SC2500
Тепловизор для исследования ближнего инфракрасного диапазона с расширенной длиной волны 0,9 – 1,7 мкм (детектор InGaAs) и 0,4 – 1,7 мкм (детектор VisGaAs). Обладает держателем светофильтров, снимает изображения с частотой кадров 340 Гц и 15 КГц в режиме окна.
Тепловизор FLIR серии SC2500 для исследовния ближнего инфракрасного диапазона с расширенной длиной волны 0,9 – 1,7 мкм (детектор InGaAs) и 0,4 – 1,7 мкм (детектор VisGaAs). Обладает держателем светофильтров, снимает изображения с частотой кадров 340 Гц и 15 КГц в режиме окна.
Прибор обладает высокой чувствительностью в коротковолновом диапазоне инфракрасного спектра и низким уровнем шума. Тепловизор оснащён съёмным фильтром диаметром 1 дюйм, позволяющим выбирать спектральные диапазоны для настройки режима съёмки камеры под специфические задачи.
Интерфейс с креплением C-Mount обеспечивает подключение к камере сложных оптических инструментов — например, интерферометров или спектрометров.
Типичные примеры решаемых задач: профилирование лазерного луча, анализ концентрации лекарства, получение изображения через кровь и краску, сбор спектральных данных о химических веществах, проверка еды, измерение температуры металлургических печей.
30 мкм
Шаг датчика
Особенности
- тепловизор можно откалибровать на измерение температуры до 3000 °С;
- имеет несколько независимых выходов: аналоговые NTSC или PAL, цифровой Ethernet;
- возможность получать 14-битные данные с высокой частотой кадров;
- с детектором VisGaAs работает в волновом диапазоне 0,4 – 1,7 мкм;
- пользователь может выбрать размер и положение окон;
- возможность интеграции с другими устройствами.
Комплектация
- тепловизионная камера;
- держатель фильтра (диаметр 1 дюйм);
- источник питания;
- комплект кабелей;
- ПО для управления камерой и драйверы;
- руководство по эксплуатации;
- транспортировочный кейс.
Технические характеристики
Тип детектора | InGaAs (VisGaAs опционально) |
---|---|
Спектральный диапазон | 0,9 – 1,7 мкм (0,4 – 1,7 мкм опционально) |
Разрешение | 320×256 пикселей |
Шаг датчика | 30 мкм |
Динамический диапазон | 14 бит |
Частота кадров | 340 Гц в полнокадровом режиме до 15 КГц в оконном режиме съёмки |
Калибровка температур | Да |
Диапазон калибровочных температур | от 400 до 3000 °С |
Точность измерений | ±1 % или ±1 °C |
Вывод цифровых данных | GigE |
Аналоговое видео | Composite |
Управление и контроль | GigE |
Оконный режим съёмки | выбираемые размер и положение дополнительных окон |
Интерфейс | аналоговое видео NTSC или PAL; цифровое видео 14-битный гигабитный Ethernet |
Автофокус | Нет |
Встроенный временной модуль IRIG-B | Нет |
Внешний запуск | Да |
Поддержка SDK | Да |
Компенсация ухода частоты | Да |
Совместимость с Lab View | Да |
Совместимость с Matlab | Да |
Питание | 12 В постоянного тока |
Степень защиты корпуса | IP 54 |
Размеры без объектива (ДxШxВ) | 82×50×172 мм |
Вес | 0,9 кг |
Крепление штатива | ¼'- 20 |
