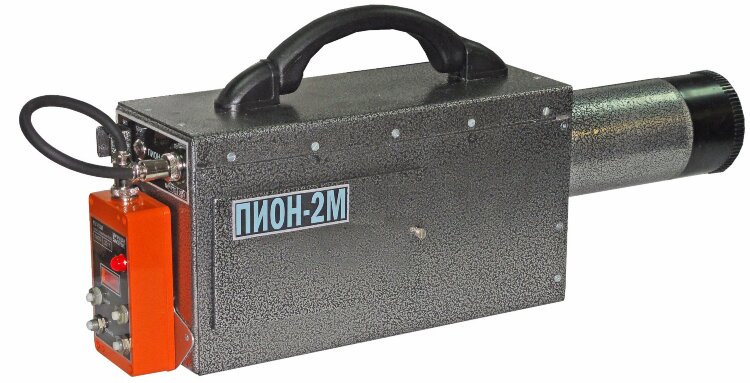

Рентгеновский аппарат «Пион-2М»
Рабочее напряжение до 150 кВ. Экспозиционная доза на расстоянии 0,5 м за 60 сек — 300 мР. Питание: 220 В или от аккумулятора 18 В. Позволяет просвечивать объекты толщиной до 32 мм. Диапазон рабочих температур в диапазоне от -30 до +40 °С. Масса — 8 кг.
Импульсный рентгеновский аппарат «Пион-2М» предназначен для радиографического контроля сварных соединений и металлоконструкций. Позволяет фронтально и панорамно контролировать сварные швы трубопроводов. Просвечиваемая толщина с использованием плёнок с флюоресцентными усиливающими экранами — 32 мм.
Рентгеновский блок
Рентгеновский блок состоит из высоковольтного блока, включающего в себя рентгеновскую трубку ИМА 2-150Д, разрядник-обостритель РО-43 и импульсный трансформатор. Все элементы высоковольтного блока находятся в трансформаторном масле.
Пульт управления
Пульт управления позволяет устанавливать время экспозиции с дискретностью 1 сек. и контролировать уровень зарядки аккумуляторов. У пульта два режима работы, в зависимости от подключаемого кабеля:
1. Управление экспозицией через кабель 20 м – при этом пульт управления находится в руках у оператора.
2. Управление с задержкой включения. Пульт закрепляется на задней стенке рентгеновского блока
и соединяется с ним кабелем 0,2м.
Рабочий диапазон температур
«Пион-2М» работает в диапазоне температур от -30 °С до +40 °С.
Комплектация
- рентгеновский блок;
- выносной пульт ПУ03;
- кабель длиной 20 м с устройством укладки кабеля;
- кабель ПУ длиной 0,2 м;
- кронштейн крепления ПУ03 на задней стенке РА;
- сумка (КОФР);
- защитный чехол на РА для работы в полевых условиях;
- автоматическое зарядное устройство АЗУ;
- запасной блок аккумуляторов;
- инструкция по эксплуатации;
- коллиматор;
- паспорт.
Технические характеристики
| Минимальная экспозиционная доза излучения на расстоянии 500 мм от торца рентгеновской трубки мр / мин. | не менее 300 мР |
|---|---|
| Толщина стали, доступная для рентгенографирования с помощью рентгеновских плёнок с флюоресцентными усиливающими экранами | 32 мм |
| Питание аппарата: комплект аккумуляторных батарей с общим напряжением | 18 В |
| Амплитуда импульса напряжения на рентгеновской трубке | 150 кВ |
| Мощность, потребляемая от аккумуляторов | не более 80 ВА |
| Общее время работы аппарата от полностью заряженных аккумуляторов в пересчёте на непрерывный режим работы | 45–55 мин |
| Интервал между циклами не менее | не менее 2–5 мин |
| Среднее время наработки на отказ | 100 часов |
| Рабочее положение рентгенаппарата | любое |
| Масса рентгеновского блока | 8 кг |
| Габаритные размеры рентгеновского блока | 480 × 225 × 115 мм |
