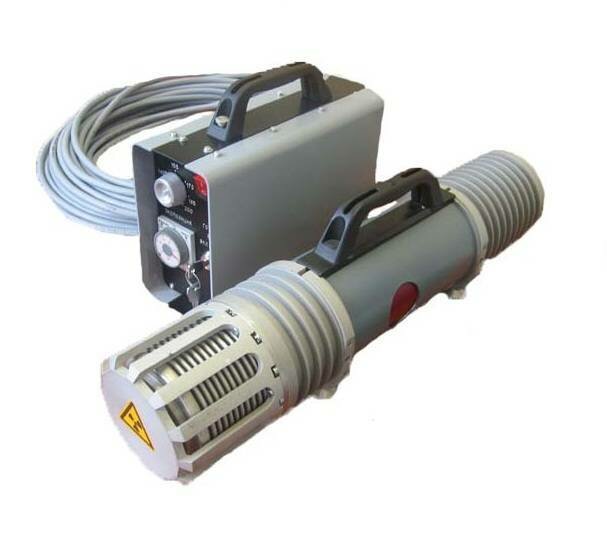

Рентгеновский аппарат «Март-250»
Напряжение 130-250 кВ, мощность 200 Вт. Толщина просвечиваемой стали с фокусного расстояния 700 мм за время экспозиции 10 мин — до 50мм. Режим работы только направленный. Масса 9 кг.
Переносной рентгеновский аппарат «Март-250» используется для контроля тонкостенных стальных изделий и толстостенных магистральных газо-и нефтепроводов. Предназначен для направленного режима просвечивания. Максимальная просвечиваемая толщина по стали — 50 мм. Рабочее напряжение: от 130 до 250 кВ.
Рентгеновский аппарат «Март-250» состоит из малогабаритного источника постоянного высокого напряжения и термоэмиссионной рентгеновской трубки. Фокус излучения рентгеновской трубки расположен в середине рентгеновского блока. Телесный угол его излучения ориентировочно составляет 50°.
Рентген.аппарат «Март-250» разработан взамен выпускавшихся ранее аппаратов «Арина-4» и «Арина-6».
Вес рентгеновского моноблока «Март-250» – 9 кг.
Аппарат используется при температуре от - 20 до + 40°С. Работает при более низких температурах без конденсации влаги.
Комплектация
- рентгеновский блок;
- пульт управления;
- сетевой кабель;
- высокочастотный кабель;
- футляр.
Принадлежности
- трубный цепной штатив;
- трёхножный штатив;
- приспособление «Паук-2М»;
- источник автономного питания.
Технические характеристики
| Рабочее напряжение на рентгеновской трубке |
130 ÷ 250 кВ |
|---|---|
| Доза рентгеновского излучения в прямом пучке на расстоянии 500 мм от фокуса трубки за 1 мин | 5 Р |
| Диаметр фокусного пятна | 1,5 мм |
| Максимальная толщина просвечиваемой стали с фокусного расстояния 700 мм за время экспозиции 10 мин |
30 мм (D7 + Pb) 40 мм (F8 + RCF) 50 мм (F8 + NDT 1200) |
| Мощность аппарата | 200 Вт |
| Метод просвечивания | направленный |
| Диапазон рабочих температур | от -20 ºС до +40 ºС |
| Вес излучателя | 9 кг |
| Габариты излучателя | 580 × 140 × 90 мм |
