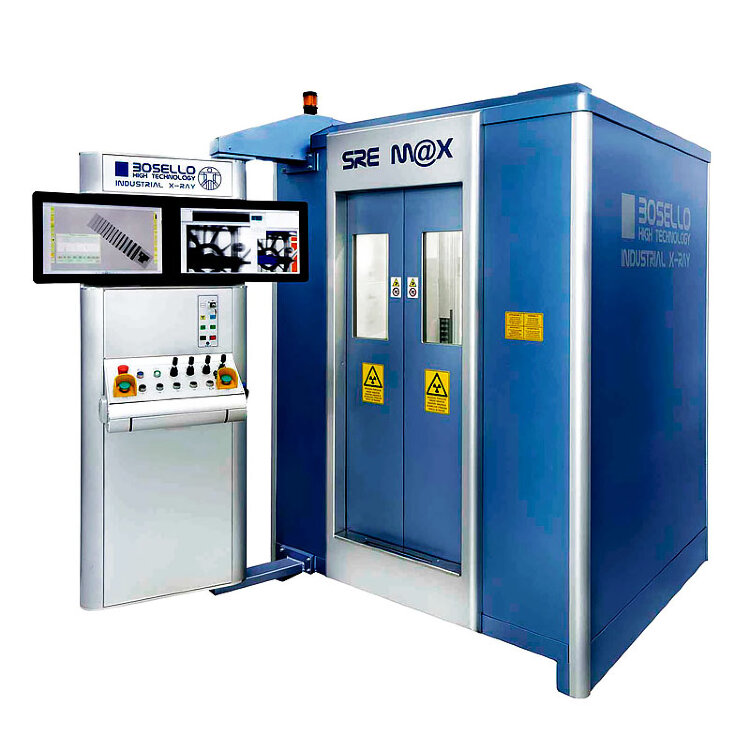

Рентгенотелевизионная установка BOSELLO SRE MAX
Рентгенотелевизионные системы оснащаются рентгеновским аппаратом, манипулятором для перемещения объекта контроля, системой визуализации, программным обеспечением для получения и расшифровки рентгеновского снимка.
Рентгенотелевизионная установка BOSELLO SRE MAX предназначена для проведения промышленной радиоскопии материала на наличие дефектов. Оснащается рентгеновскими аппаратами с напряжением от 160 до 450 кВ. Исследует объекты с максимальными размерами 700 × 1200 мм и массой до 80 кг.
Камера радиационной защиты
Камера радиационной защиты BOSELLO SRE MAX выполнена из стали и свинца. Она оснащена 2 автоматическими раздвижными загрузочными дверями с просмотровыми окнами.
Камеру можно перемещать с помощью погрузчика. Это позволяет устанавливать ее в любом месте цеха.
Дополнительная радиационная защита не требуется.
Манипулятор
Манипулятор оснащён 5 осями перемещения: вертикальное перемещение рентгеновской трубки и РЭОПа, наклон рентгеновской трубки и РЭОПа, две оси горизонтального перемещения загрузочного стола, вращение стола на 360º. Перемещение и синхронизация осей ведётся программным обеспечением.
Дополнительно манипулятор оснащается системой диафрагмирования рентгеновского пучка. Скорость установки положений контроля достигает 15 метров/минуту.
Панель управления
Панель управления встроена в камеру радиационной защиты и снабжена наклонной эргономичной консолью. На ней размещены кнопки управления и джойстики перемещения манипулятора.
15 м/мин
Скорость установки
положений контроля
Типы детекторов рентгеновского излучения
- промышленные версии XRI 420 с входным окном 9 дюймов, камерой высокого разрешения и 3 уровнями электронного усиления;
- плоско-панельные детекторы с числом пикселей 512х512 или 1024х1024.
Особенности
- сенсорный дисплей пульта управления;
- Ethernet порт для подключения к локальной информационной сети;
- в качестве базовой комплектации установлен видеопроцессор BHT IP.
Принадлежности
- видеопроцессор серии BHT PLUS или EXTREME.
- программное обеспечение для создания аналитических отчетов и их распечатывания.
Технические характеристики
Рентгеновский аппарат | 160 ÷ 450 кВ | |
---|---|---|
Скорость установки положений контроля | 15 м/мин. | |
Габаритные размеры системы | 1550×1550×2180 мм | |
Масса системы | ||
160 кВ | 2 600 кг | |
225 кВ | 4 000 кг | |
320 кВ | 10 000 кг | |
450 кВ | 16 000 кг | |
Габаритные размеры изделия | Ø 700 × В1200 мм | |
Масса изделия | 80 кг |
