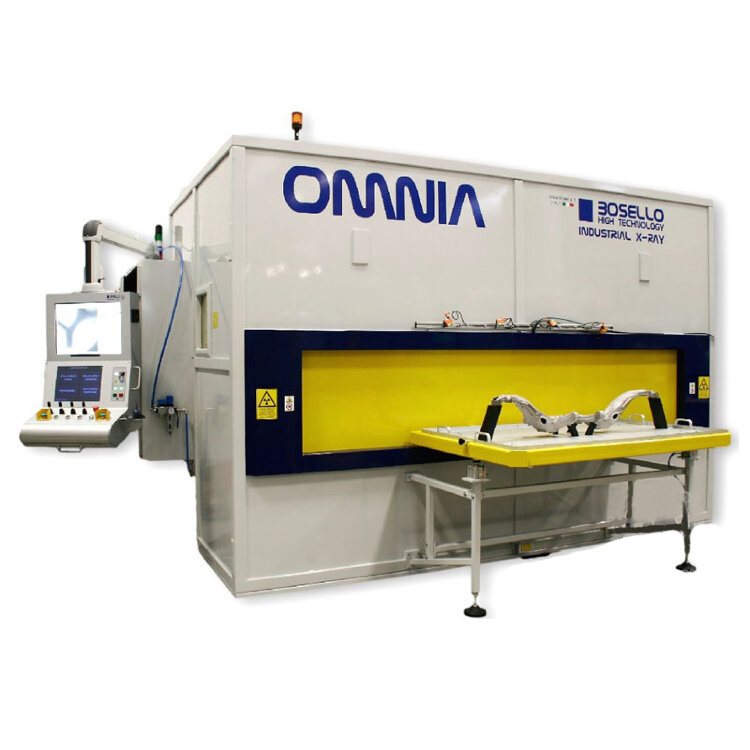

Рентгенотелевизионная установка Omnia

Рентгенотелевизионная установка Omnia для радиоскопического контроля отливок цветного или чугунного литья среднего и большого размера. Может оснащаться рентгеновскими аппаратами мощностью от 160 до 320 кВ.

Установка представляет собой усовершенствованную версию Omnia 160/225. Камера радиационной защиты выполнена из стали и свинца в соответствии с международными стандартами по защите окружающей среды от рентгеновского излучения. Дополнительная радиационная защита не требуется.

Конструкция

Камера оснащена двумя пневматическими загрузочными дверями и одной рабочей зоной. Предназначена для контроля изделий, уложенных на паллеты. В камере предусмотрена дверь для технических нужд и просмотровое рентгенозащитное окно. Контроль за работой осуществляется многофункциональным контроллером и обеспечивает четвёртый уровень безопасности.

Манипулятор

Система оснащена манипулятором с 9-ю степенями свободы, выполненным по раздельной схеме. Благодаря такой конструкции отсутствует жёсткая связь между детектором и рентгеновской трубкой: они могут перемещаться как синхронно, так и раздельно друг от друга. Дополнительно манипулятор оснащается системой диафрагмирования рентгеновских лучей.

Панель управления

Интегрирована в корпус установки, снабжена наклонной консолью и сенсорными мониторами. На консоли расположены джойстики перемещения манипулятора, изменения характеристик напряжения и тока, основные кнопки управления. Подключение к локальной информационной сети осуществляется через Ethernet-порт. В качестве базовой комплектации установлен видеопроцессор BHT IP.

15  м/мин
Скорость установки положений

Особенности

• способна обследовать объект с максимальными размерами 1600×1000×500 мм и массой
  до 40 кг;
• быстрая погрузка / разгрузка с помощью механизма вращающихся поддонов;

• обновлённая конструкция манипулятора Cross Over: 9 осей для оптимального осмотра;
• быстрое позиционирование и анализ с использованием системы ADR Faris.
