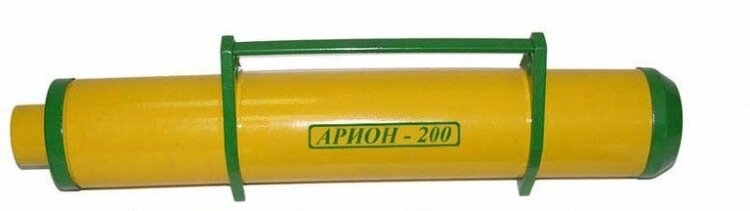

Рентгеновский аппарат «Арион-200»
Рентгенаппараты АРИОН используются для неразрушающего контроля промышленных изделий и трубопроводов методом рентген-дефектоскопии в полевых условиях.
Импульсный рентгеновский аппарат «Арион-200» предназначен для контроля объектов, толщиной до 40 мм по стали. Рабочее напряжение на аноде — 200 кВ. Потребляемая мощность — 200 ВА.
Пульт управления выполнен в пластмассовом корпусе. А газонаполненный излучатель — из нержавеющей стали. Между собой они соединяются с помощью 25-ти метрового кабеля. За счет большой длины, оператор находится вдали от облучения.
Для запуска и остановки рентгеновского излучения можно использовать дистанционный пульт управления. Он работает на расстоянии не более 800 м от излучателя.
В аппарате стоит счётчик импульсов. Он позволяет установить суммарное число импульсов и уровень износа аппарата с начала его использования.
Рентген.аппарат оснащён защитой от перегрева — он автоматически отключается после каждых 500 импульсов. Перерыв в работе длится около 90 секунд, затем прибор включается.
«Арион-200» может питаться от аккумуляторной батареи, от бортовой сети автомобиля и сети переменного тока 220 В.
Работает при температуре окружающей среды от -30 °С до +50 °С.
Степень защиты аппарата IP20 по ГОСТ 14254.
Комплектация
- высоковольтный блок;
- пульт управления;
- высоковольтный соединительный кабель;
- аккумулятор;
- чехол для аккумулятора;
- зарядное устройство;
- блок преобразователя напряжения для исполнения с внешним преобразователем напряжения;
- пульт дистанционного управления;
- лампа-вспышка;
- кабель питания 220В;
- кабель питания 12В для исполнения с внутренним преобразователем напряжения;
- ЗИП комплект;
- сумка для рентген аппарата;
- комплект эксплуатационных документов.
Технические характеристики
| Рабочее напряжение на аноде рентгеновской трубки | не менее 200 кВ |
|---|---|
| Просвечиваемая толщина стали (фокусное расстояние 500 мм, пленка РТ-1 + УПВ-2, плотность 2,0) |
рекомендованный режим 1 500 имп — 25 мм максимальный режим 5 000 имп — 40 мм |
| Длительность рентгеновского импульса на полувысоте амплитуды | 2 нс |
| Экспозиционная доза рентгеновского излучения на расстоянии 0,5м от торца аппарата за 100 импульсов | не менее 40 мР |
| Диаметр фокусного пятна | 2,3 мм |
| Гарантийный ресурс аппарата | 5·105 импульсов |
| Частота следования импульсов, при питании от сети переменного тока 220 В | 20-25 Гц |
| Напряжение питания от однофазной сети переменного тока частотой 50±1 Гц | 220±22 В |
| Потребляемая мощность | не более 20 ВА |
| Длина высоковольтного кабеля (ВСК) | 25 |
| Габаритные размеры высоковольтного блока | 400 × 76 × 110 мм |
| Габаритные размеры пульта управления | 170 × 255 × 95 мм |
| Масса высоковольтного блока | 2,5 кг |
| Масса пульта управления | 1,5 кг |
