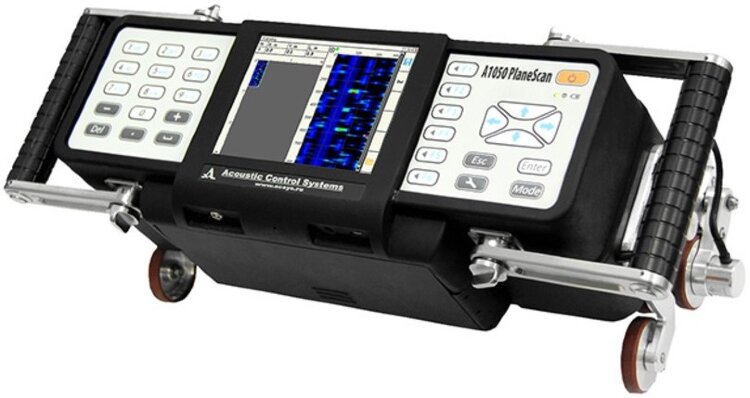

Низкочастотный ультразвуковой сканер-топограф А1050 PlaneScan
Предназначен для обнаружения дефектов обшивки самолетов, методом поверхностного прозвучивания с использованием ультразвуковых преобразователей с катящимся сухим точечным контактом. Диапазон частот УЗИ: 50-100 кГц. Работает от аккумулятора в течение 8 часов при температуре от -20 до +50 ºC. Масса 7,5 кг.
Сканер-топограф А1050 PlaneScan предназначен для поиска дефектов на обшивках самолетов сухим точечным контактом. Выполнен в виде моноблока и содержит в себе компьютер, антенные решётки, устройства управления, отображения результатов контроля и записи их в долговременную память, а также блок автономного питания.
А1050 PlaneScan измеряет характеристикы волны Лэмба в каждой точке поверхности объекта контроля. Позволяет обнаружить корродированные листы с уменьшенной толщиной, расслоения в углепластиковых панелях, а также обнаружить повреждения в сотовых панелях.
Преобразователи
Конструкция УЗ преобразователя с КТСК, основанная на принципе передачи нормальных к поверхности объекта контроля колебаний от пьезоэлемента к ОК и обратно через тонкий промежуточный слой твёрдого материала, выполнена на основе латунного обода колеса, внутри которого и установлена активная часть преобразователя.
Внутренняя поверхность обода колеса выполнена с очень малой шероховатостью, что обеспечивает малый уровень шумов в сигнале приёмного преобразователя во время скольжения полированного контактного наконечника активной части преобразователя по поверхности обода.
Для прозвучивания материала объекта контроля используются пара ультразвуковых преобразователей, установленных рядом с расстоянием 30 мм между их центрами, составляющие 12-ти элементную АР.
Пружина обеспечивает постоянный прижим преобразователей к объекту контроля.
12-ти элементная линейная АР покрывает поверхность ОК полосой просканированного пространства, состоящей из 11 параллельных линий сканирования, отстоящих друг от друга на 20 мм, что составляет общий размер формируемого изображения равного 220 мм.
Технические характеристики
Количество элементов АР | 12 |
---|---|
Диапазон частот преобразователя | 50-100 кГц |
Частота зондирования | 200 Гц |
Время задержки сигнала в преобразователе | 6 мкс |
Минимальный размер обнаруживаемого отражателя | цилиндрическое расслоение диаметром 30 мм на глубине 1 мм, продольная трещина (вдоль направления сканирования) длиной 5 мм на глубине 5мм |
Скорость сканирования | 100 мм/с |
Скорость распространения ультразвука , не более | 5 000 м/с |
Размер и тип дисплея | 5,7" TFT, цветной |
Время непрерывной работы от аккумулятора, не менее | 8 ч |
Связь с компьютером | USB |
Габаритные размеры, без ручек | 420 × 170 × 205 мм |
Габаритные размеры, с ручками | 465 × 170 × 205 мм |
Масса, не более | 7,5 кг |
Диапазон рабочих температур | от – 20 до +50 0C |
