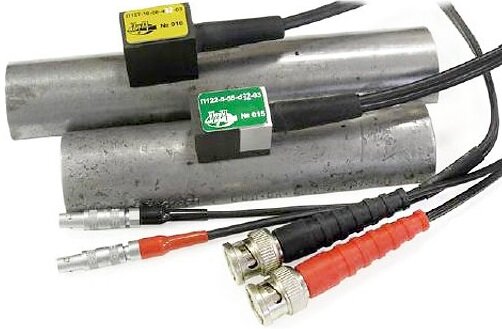

Наклонные раздельно-совмещённые ПЭП П122
Предназначены для дефектоскопии изделий небольшой толщины. Имеют повышенное отношение сигнал/шум. Есть различные варианты конструктивного исполнения.
Наклонные раздельно-совмещённые контактные преобразователи типа П122 предназначены для дефектоскопии изделий небольшой толщины. Имеют повышенное отношение сигнал/шум.
Преобразователи предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, «ПЕЛЕНГ-115»
и УД2-12. При заказе следует указать тип дефектоскопа, наличие разъёмов Lemo 00 или встроенного кабеля. Длина кабеля 1 200 мм, возможно увеличение до 2 500 мм. Кабель может иметь разъёмы ВNC, СР-50 и Lemo 00. По умолчанию ПЭП поставляются с горизонтальным расположением разъёма, по требованию возможно исполнение с вертикальным расположением разъёма.
П 122
Тип преобразователя
Технические характеристики
| Наименование преобразователя | Частота | Размер пьезоэлемента | Угол ввода | Стрела | Корпус | Габариты |
|---|---|---|---|---|---|---|
| П122-2,5-40 | 2,5 МГц | 6×8 мм | 40°±2° | 7,5 мм | тип В | 40×20×31 мм |
| П122-2,5-50 | 2,5 МГц | 6×8 мм | 50°±2° | 8 мм | тип В | 40×20×31 мм |
| П122-2,5-60 | 2,5 МГц | 6×8 мм | 60°±2° | 9 мм | тип В | 40×20×31 мм |
| П122-2,5-65 | 2,5 МГц | 6×8 мм | 65°±2° | 10 мм | тип В | 40×20×31 мм |
| П122-2,5-70 | 2,5 МГц | 6×8 мм | 70°±2° | 12 мм | тип В | 40×20×31 мм |
| П122-5-65 | 5 МГц | 5×5 мм | 65°±2° | 6 мм | тип Б | 30×20×26 мм |
| П122-5-70 | 5 МГц | 5×5 мм | 70°±2° | 7 мм | тип Б | 30×20×26 мм |
| П122-5-74 | 5 МГц | 5×5 мм | 74°±2° | 7,5 мм | тип Б | 30×20×26 мм |
| П122-5-65-С | 5 МГц | 5×5 мм | 65°±2° | 5,5 мм | — | 25×15×18 мм |
| П122-5-70-С | 5 МГц | 5×5 мм | 70°±2° | 6 мм | — | 25×15×18 мм |
| П122-5-74-С | 5 МГц | 5×5 мм | 74°±2° | 6,5 мм | — | 25×15×18 мм |
| П122-10-65 | 10 МГц | 5×5 мм | 65°±2° | 5,5 мм | — | 25×15×18 мм |
| П122-10-70 | 10 МГц | 5×5 мм | 70°±2° | 6 мм | — | 25×15×18 мм |
| П122-10-74 | 10 МГц | 5×5 мм | 74°±2° | 6,5 мм | — | 25×15×18 мм |
