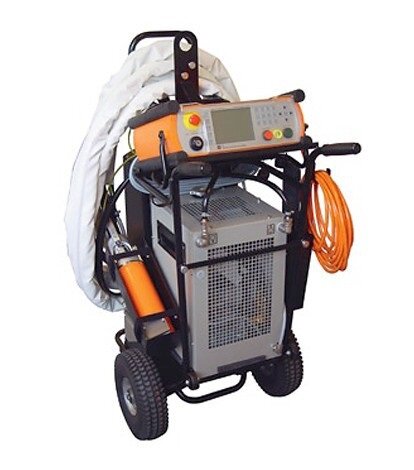

Мобильный рентгеновский аппарат ISOVOLT Mobile 160
Оснащен небольшой радиографической трубкой и высоковольтным кабелем длиной до 20 м, что позволяет использовать его в местах, недоступных для других типов радиографического оборудования. Напряжение до 160 кВ, мощность 1600 Вт. Масса 151 кг.
Рентгеновский аппарат ISOVOLT mobil предназначен для проведения радиографического контроля в энергетической, горнодобывающей и нефтехимической областях. Отличие аппарата от серии Isovolt Titan E — мобильность и удобство применения в труднодоступных местах.
Результаты измерений можно передать на компьютер для обработки: документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Приём и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.
Генератор высокого напряжения снабжен силовой электроникой. Помимо нее, используется система мониторинга, трансформатор накала, а также система переключения магнитной фокусировки и клавишным переключателем для выбора трубки.
ISOVOLT mobil оснащен небольшой радиографической трубкой и высоковольтным кабелем длиной до 20 м, что позволяет размещать его в местах, недоступных для других типов радиографического оборудования.
Особенности
- транспортировочная тележка оснащена рым-болтом;
- автоматическая программа подготовки к работе;
- память аппарата способна хранить до 250 программ экспозиции;
- применение технологии SMD;
- 2 версии блока управления. Каждая оснащена своим набором языков: 1 версия – для стран Западной Европы; 2 версия – для стран Восточной Европы.
Комплектация
- генератор высокого напряжения на 160 кВ;
- блок управления ISOVOLT mobil;
- насос системы водяного охлаждения WL 2001;
- кожух для рентгеновской трубки ISOVOLT 160 M2 с рентгеновской трубкой;
- высоковольтный кабель, длиной 10 м;
- защитный кожух из ПВХ для высоковольтного кабеля и водяных шлангов;
- тележка;
- набор шлангов для охлаждающей воды.
Принадлежности
- держатель для рентгеновской трубки для инспекции труб;
- дополнительный высоковольтный кабель;
- диафрагма и центрирующее устройство;
- внешняя отказобезопасная сигнальная импульсная лампа оповещения;
- внешняя отказобезопасная сигнальная проблесковая лампа оповещения.
Технические характеристики
| Подключенная нагрузка | 230 В ± 10%; 50/60 Гц; 3,0 кВ А; не более 16 А |
|---|---|
| Напряжение на трубке | 5–160 кВ, с шагом 1 кВ |
| Ток в трубке | 0,5–10 мА, с шагом 0,1 мА |
| Задаваемое время экспозиции | от 0,1 до 99,9 минут с шагом 0,1 или 1 секунда |
| Мощность системы охлаждения WL 2001 | 1 600 Вт при температуре окружающей среды 25 °C |
| Габариты: | |
| генератор высокого напряжения | 870 × 300 мм без фиксирующей рукоятки; 1020 × 300 мм с фиксирующей рукояткой |
| насос системы водяного охлаждения WL 2001 | 320 × 305 × 510 мм |
| блок управления | 390 × 319 × 169 мм |
| тележка | максимальная ширина около 620 мм |
| высоковольтный кабель | 10 м |
| сетевой кабель | 10 м |
