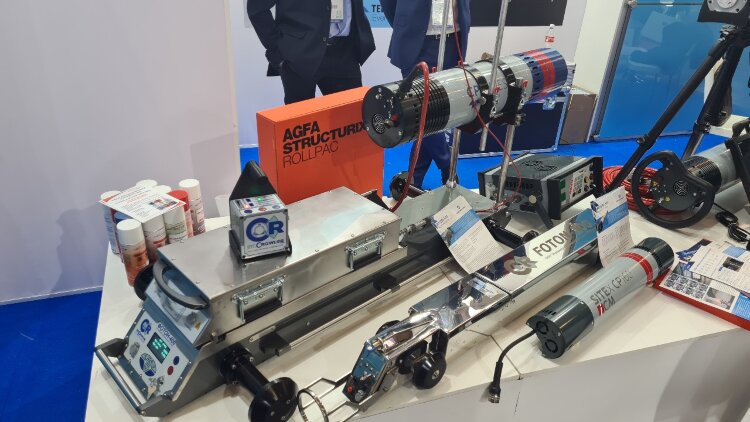

Рентгеновский кроулер FOTON - 400
Кроулер ФОТОН-400 предназначен для выполнения рентгеновского контроля сварных поперечных стыков трубопроводов диаметрами от 426 до 1420 мм с панорамными рентгеновскими аппаратами..
Кроулер ФОТОН-400 предназначен для выполнения рентгеновского контроля сварных поперечных стыков трубопроводов диаметрами от 426 до 1420 мм с панорамными рентгеновскими аппаратами.
Основными преимуществами кроулера ФОТОН-400 являются:
- Аккумуляторный блок кроулера емкостью 55 А/ч. оснащен инновационными, морозостойкими, герметичными литиевыми аккумуляторами, срок службы которых не менее 9 лет.
- Кроулер укомплектован системой контроля заряда аккумуляторов с визуальной индикацией.
- Компактные размеры кроулера: длина 1448 мм. при весе шасси 66 кг, и весе аккумулятора 30кг позволяет перевозить его на любом легковом автомобиле, а также упрощает работу с ним в стесненных условиях траншей и трубосварочных баз.
- Системы, обеспечивающие безопасное и надежное использование кроулера, включают в себя специальную схему, предотвращающую несанкционированное движение, а также датчики остановки у торца трубы и датчики воды.
| Технические характеристики кроулера Фотон-400 для труб Ø от 426 до 1420 мм. |
|
| Привод |
|
| Тип привода |
Постоянный полный привод |
| Тип двигателей |
Бесколлекторный |
| Максимальная мощность двигателей |
2х220 Вт. |
| Торможение |
Динамическое |
| Скорость движения |
10 – 25 м/мин. |
| Максимальный угол подъема |
До 35˚ в зависимости от сцепления колес |
| Управление |
|
| Принцип управления |
Магнитная система управления EMS-40 |
| Максимальная толщина стенки трубопровода |
40 мм. |
| Точность остановки |
± 4 мм. |
| Передающее устройство (репер) |
Репер с контролем разряда батареи |
| Приемное устройство (приёмник) |
Электромагнитный приемник низкой частоты с полосовым фильтром |
| Нормальное время зарядки репера |
2,5 – 4 ч. |
| Время непрерывной работы репера |
24 ч. |
| Питание |
|
| Аккумуляторный блок |
110 В |
| Ёмкость аккумуляторов |
55 А × ч. |
| Зарядное устройство |
многоканальное зарядное устройство |
| Нормальное время зарядки |
6 ч. |
| Вес и размеры |
|
| Длина кроулера без рентгеновского генератора |
1448 мм |
| Масса кроулера без аккумуляторного блока |
66 кг |
| Масса аккумуляторного блока |
30 кг |
| Общая масса в сборе |
96 кг |
| Комплект поставки |
|
| Шасси кроулера |
1 шт. |
| Блок аккумулятора |
1 шт. |
| Зарядное устройство аккумуляторной батареи |
1 шт. |
| Электромагнитная система управления EMS-40 |
1 комплект |
| Комплект сменных валов и крепежей для сборки кроулера под разные диаметры трубопровода (530*-1420) |
1 комплект |
| Комплект колес |
1 комплекта |
| Комплект документации кроулера |
1 комплект |
| Комплект инструмента для сборки |
1 комплект |
| Транспортные кофры |
1 комплект |
*По требованию заказчика кроулер может комплектоваться крепежными элементами для работы в трубопроводах диаметром от 426 мм.
Применяемые на кроулере рентгеновские генератор
| ICM-Site-X C3003 (CR400Sx) |
|
| Максимальное напряжение анода, кВ |
300 |
| Тока анода при максимальном напряжении, мА |
3 |
| Размер фокусного пятна, мм |
0,8 x 5 |
| Диаграмма рабочего пучка рентгеновского излучения |
40° х 360° |
| Выходная мощность, Вт |
900 |
| Вес, кг |
31 |
| РПД-250СПК (CR400R) |
|
| Максимальное напряжение анода, кВ |
250 |
| Тока анода при максимальном напряжении, мА |
3,6 |
| Размер фокусного пятна, мм |
3,5 х 1,5 |
| Диаграмма рабочего пучка рентгеновского излучения |
40° х 360° |
| Выходная мощность, Вт |
900 |
| Вес, кг |
22 |
| ICM-Site-X CP300C (CR400CP) |
|
| Максимальное напряжение анода, кВ |
300 |
| Тока анода при максимальном напряжении, мА |
2,5 |
| Размер фокусного пятна, мм |
0,5 x 5,5 |
| Диаграмма рабочего пучка рентгеновского излучения |
40° х 360° |
| Выходная мощность, Вт |
750 |
| Вес, кг |
29,4 |
| YXILON EVO SMART 300P (CR400Yx) |
|
| Максимальное напряжение анода, кВ |
300 |
| Тока анода при максимальном напряжении, мА |
2,5 |
| Размер фокусного пятна, мм |
0,3 x 3,0 |
| Диаграмма рабочего пучка рентгеновского излучения |
38° х 360° |
| Выходная мощность, Вт |
750 |
| Вес, кг |
34 |
| ERESCO 52 MF4 (CR400Er) |
|
| Максимальное напряжение анода, кВ |
300 |
| Тока анода при максимальном напряжении, мА |
2 |
| Размер фокусного пятна, мм |
0,5 × 5,5 |
| Диаграмма рабочего пучка рентгеновского излучения |
38° × 360° |
| Выходная мощность, Вт |
600 |
| Вес, кг |
36 |
| Zhong Yi NDT PSC-3005 (CR400X) |
|
| Максимальное напряжение анода, кВ |
300 |
| Тока анода при максимальном напряжении, мА |
3 |
| Размер фокусного пятна, мм |
3,5х1.0 |
| Диаграмма рабочего пучка рентгеновского излучения |
40° х 360° |
| Выходная мощность, Вт |
900 |
| Вес, кг |
27,5 |
