Дозиметры индивидуальные ИД-02
Предназначен для измерения поглощенной дозы гамма-нейтронного излучения. Диапазон энергии гамма излучения от 50 до 2200 кэВ. Диапазон рабочих температур от 20 до +40°С. Масса 32 г.
Прямопоказывающие дозиметры ИД-02 предназначены для измерения поглощённой дозы гамма- и нейтронного излучения в диапазоне 0 – 200 мРад.

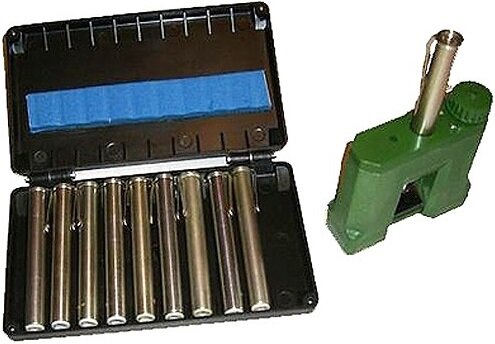

Комплект состоит из 10 индивидуальных дозиметров ИД-02 и зарядного устройства ЗД-6. Конструктивно каждый дозиметр выполнен в виде «карандаша», состоит из ионизационной камеры, электроскопа, конденсатора, микроскопа и контактной группы в алюминиевом корпусе.
Прибор внесён в Госреестр средств измерений РФ.
Принцип действия
Принцип действия ИД-02 основан на измерении изменения потенциала в ионизационной камере под воздействием ионизирующего излучения. Это позволяет применять прибор для индивидуального дозиметрического контроля персонала, работающего с источниками постоянного потенциала и импульсного действия.
Считывание значения накопленной дозы производится на шкале дозиметра через окуляр встроенного в дозиметр микроскопа. Шкала имеет 20 делений, цена деления — 10 мРад. Для обеспечения линейности шкалы зарядный потенциал ионизационной камеры выбран в пределах 180 – 250 В.
Зарядное устройство
Через контактную группу дозиметра происходит его заряд с помощью зарядного устройства. Зарядное устройство содержит 4 параллельно соединённых пьезоэлемента и механический усилитель, давящий на пьезоэлементы. Давление создаётся вращающейся ручкой.
650 г
Масса комплекта
Особенности
- регистрирует воздействие: постоянных источников гамма-излучения и тепловых нейтронов, излучение импульсного типа;
- саморазряд дозиметра в нормальных условиях за 24 часа не превышает 1 деления;
- сохраняет работоспособность после пребывания в условиях предельных температур -50 °С
и +60 °С; - контактная группа предохраняет дозиметр от разряда.
Комплектация
- дозиметр ИД-02,10 шт;
- зарядное устройство ЗД-6;
- футляр;
- паспорт.
Технические характеристики
| Тип детектора | ионизационная камера |
|---|---|
| Диапазон энергий гамма-излучения | 50 – 2200 кэВ |
| Диапазон измерения поглощённой дозы гамма излучения | 0 – 200 мРад |
| Погрешность | не более 10% от конечного значения шкалы |
| Энергетическая зависимость чувствительности в диапазоне энергий гамма-излучения 0,05 – 2,2 МэВ относительно показаний при энергии 1,25 МэВ | не более ±25 % |
| Предел основной допускаемой относительной погрешности измерения доз гамма-излучения 60 Со в диапазоне от 20 до 200 мРад | ±20 % |
| Чувствительность к тепловым нейтронам | (2,5±20%)·108 нейтр./(см2·рад) |
| Максимальное число циклов зарядки | не менее 10000 |
| Диапазон рабочих температур | от -20 до +40 °С |
| Габариты: | |
| – дозиметра | Ø19×110 мм |
| – зарядного устройства | 105×37×110 мм |
| – футляра | 202×128×28 мм |
| Масса: | |
| – дозиметра | 32 г |
| – зарядного устройства | 500 г |
| – комплекта | 650 г |
