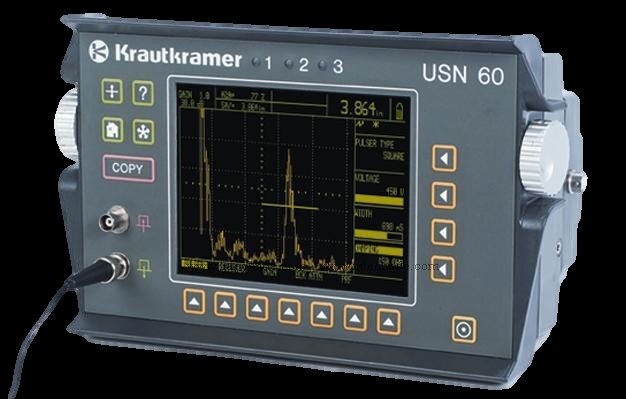

Ультразвуковой дефектоскоп Krautkramer USN 60/60 L
Легкий, компактный цифровой универсальный дефектоскоп с малоинерционным цветным экраном с высоким разрешением. Диапазон частот УЗИ: от 0,25 до 25 МГц. Диапазон измерения глубины залегания дефекта от 1 до 28 000 мм. Работает от аккумулятора 11 часов при температуре от – 20 до +55 ºC. Масса 4,6 кг.
Ультразвуковой дефектоскоп Krautkramer USN 60/60 L предназначен для поиска дефектов в изделиях из металла. Позволяет контролировать чугун и крупнозернистые стали. Работает с прямыми и наклонными преобразователями. Частотный диапазон: от 0,25 до 25 МГц.
Режимы работы
Ультразвуковой дефектоскоп Krautkramer USN 60/60 L работает в режимах измерения от нуля до первого эхо-сигнала, по многократным отражениям и по фронту или пику импульса. Автоматически рассчитывает и сигнализирует о местоположении дефекта при наклонном прозвучивании.
11 часов
Время непрерывной
работы
АРД-режим сравнить отражательную способность естественного дефекта, выявленного в процессе контроля, с отражательной способностью идеального искусственного дефекта.
Значения скорости, звука в материале задаются ручным вводом в прибор или по результатам одноточечной или двухточечной калибровки по образцу известной толщины.
Возможна установка максимального и минимального пределов контролируемой толщины со звуковой и визуальной индикацией выхода показаний за эти допуски.
Вывод результатов
Дефектоскоп запоминает до 200 блоков измерительной информации, включающих результаты измерений с комментариями и изображениями А-развертки. Выводит их вывод на цветной жидкокристаллический дисплей с разрешением 640 × 480 пикселей.
Система помехозащиты
Прибор оснащён системой помехозащиты. Она задаёт регулируемое число эхо-сигналов, превышающих уровень срабатывания АСД, необходимое для включения сигнализации. Это исключает её ложное включение.
Особенности
- измерение координат дефектов, система построений АРК по эталонным отражателям и ВРЧ, с функцией встроенных электронных АРД-шкал (по дополнительному заказу) для стандартных преобразователей и заданием характеристик преобразователя любого типа, кроме раздельно-совмещенных;
- возможность регулировки усиления приемного тракта и высоты сигналов, отображаемых в А-развертке;
- возможность работы с принтером и компьютером;
- возможность использования при иммерсионном контроле;
- автоматическую сигнализацию наличия дефекта со звуковой и визуальной индикацией выхода амплитуды эхо-сигнала за установленные допуски;
- детектирование изображаемых сигналов по положительной или отрицательной полуволне;
- автоматическое распознавание типа преобразователя и автоматическую установку нуля;
- режимы остроконечной и прямоугольной
формы зондирующего импульса; - 4 варианта цветовых гамм дисплея.
Технические характеристики
Частотный диапазон | 0,25 - 25 МГц; узкополосные: 1,2,5,10,15 МГц; широкополосные: 0,25 - 2, 10 - 25МГц |
---|---|
Диапазон калибровки по глубине | мин. 0 - 1 мм (по стали), макс. 0 - 28 м |
Скорость звука | 250 - 16000 м/с |
Смещение изображения | от - 20 до 3500 мкс (от - 60 мм до 10,5 м по стали) |
Компенсация задержки в призме | 0 - 999,9 мкс |
Регулировка усиления | 0 - 110 дБ, ступенями: 0,1; 0,5; 1; 2; 6; 12 дБ |
Частота следования импульсов | 15 - 6000 Гц |
Форма представления сигналов | двух- или однополупериодное детектирование по положительной иои отрицательной полуволне, ВЧ-представление, 4-х ступенчатое демпфирование |
Отсечка | до 80% |
Измерение амплитуды | в % от высоты экрана, в дБ по отношению к опорному уровню |
Измерение расстояния | по фронту или по пику сигнала |
ВРЧ | до 16 опорных точек, динамический диапазон 40 дБ, крутизна 6 дБ/мкс |
Внутренняя память | 100 блоков настройки с изображениями сигналов, запоминание результатов измерения толщины в файлах различного формата |
Интерфейс | RS 232 C, ввод и вывод данных, параллельный порт |
Питание | блок литий-ионных аккумуляторов, металл-гидридные или никель-кадмиевые аккумуляторы, 6 шт. (9 А/ч) или сухиа батареи |
Время работы от батарей | до 8 часов от блока литий-ионных аккумуляторов |
Размеры | 282 х 171 мм х 159 мм |
