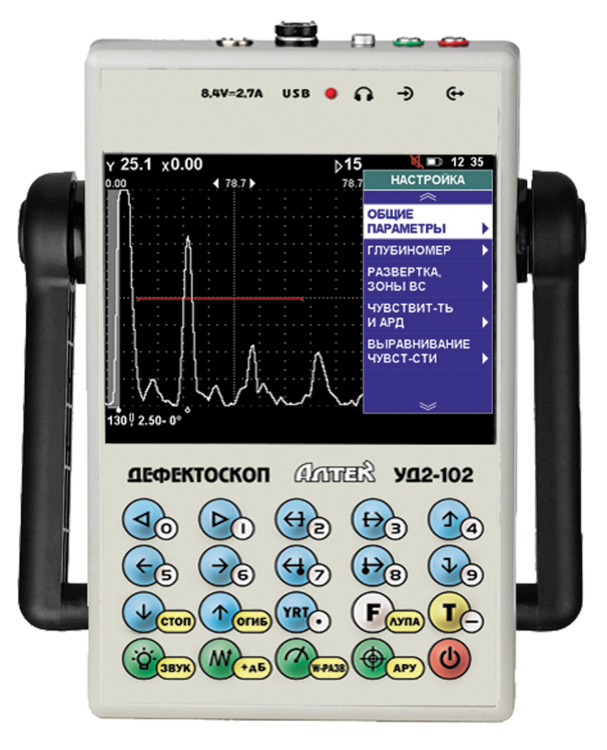

Ультразвуковой дефектоскоп УД2-102
Выявляет внутренние дефекты в изделиях из металлов, сплавов и неметаллов широкой номенклатуры. Фиксированные значения частот УЗИ: 1,25; 1,8; 2,5; 5,0 МГц. Диапазон (для изделий из стали) от 3 до 5000 мм. Диапазон выявленного дефекта в изделиях из стали для ПЭП с углом ввода 00 от 1 до 8 850 мм. Температура работы от – 10 до +50 ºC. Масса 1,2 кг.
Ультразвуковой дефектоскоп УД2-102 предназначен для поиска дефектов в изделиях из металлов, сплавов и неметаллов. Представляет информацию в виде А-развертки, W-развертки и В-развертки.
Автоматическая сигнализация дефектов
Два строба позволяют реализовать контроль практически любых изделий различными методами. Управление началом и концом строба ведётся независимо. Также предусмотрена возможность смещения строба.
2 400 мкс
Максимальная длительность А‑развертки
В прибор встроена звуковая и световая сигнализации дефекта. Есть возможность удлинения срабатывания сигнализации, для исключения пропуска дефектов малых размеров.
Автоматические режимы
УД2-102 оптимизирует длительность развертки, устанавливает требуемые значения скоростей УЗК для продольных и поперечных волн. Корректирует частоты следования зондирующих импульсов. Настраивает нуль глубиномера и чувствительность по опорному сигналу.
Дефектоскоп настраивается на заданную эквивалентную площадь и определяет эквивалентные размеры дефектов с помощью встроенной АРД-диаграммы. Также автоматически запоминает номера последних используемых настроек, блоков настроек и протоколов.
Выравнивание чувствительности
Временная регулировка чувствительности задаваётся вручную. Возможно автоматическое выравнивание чувствительности в зоне контроля с помощью встроенной АРД-диаграммы.
Прибор оснащён автоматической регулировкой усиления. Она позволяет учитывать изменения затухания ультразвука и качество акустического контакта по опорному сигналу.
Энергонезависимая память
УД2-102 сохраняет результаты контроля в виде протоколов с кадром А- или В-развертки, а также в виде отчётов о проведении контроля. Возможно сохранение блоков настроек для удобства реализации многоэтапного контроля.
Особенности
- индикация амплитуды отраженного сигнала с использованием "автоматической" метки, отслеживающей вершину максимального сигнала в стробе;
- постоянная индикация координат, коэффициента выявляемости и эквивалентной площади дефекта;
- измерение параметров для любых сигналов с использованием "ручной" метки с автоматическим поиском максимума отраженного сигнала.
Комплектация
- электронный блок;
- пьезоэлектрические преобразователи;
- зарядное устройство – сетевой адаптер;
- программное обеспечение для ПЭВМ и база данных;
- кабель RS232;
- переходник с RS232 на USB;
- кабель для подключения совмещенных ПЭП;
- кабель для подключения раздельно-совмещенных ПЭП;
- переходники для подключения ПЭП с разъемом СР-50;
- дополнительная аккумуляторная батарея;
- руководство по эксплуатации;
- П111–2,5–К12°;
- П121–2,5–50° ;
- П121–2,5–65°;
- П121–5–50°;
- П121–5–65°;
- П112–5–12/2;
- чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей;
- сумка;
- методика поверки;
- формуляр.
Технические характеристики
| Методы ультразвукового контроля, реализуемые дефектоскопом | эхо-,зеркальный, зеркально-теневой (ЗТМ) |
|---|---|
| Индикаторы дефектоскопа | ЭЛД или ЖКД; встроенный звуковой индикатор; головные телефоны; светодиод «ДЕФЕКТ» |
| Частота УЗК зондирующих импульсов, МГц | от 0,4 до 5,0 (8 значений) |
| Амплитуда электрических колебаний зондирующих импульсов, В, не менее: высокой мощности низкой мощности |
160 8 |
| Частота следования зондирующих импульсов, Гц | от 75 до 1000 |
| Запас чувствительности по СО‑2 (отверстия диаметром 6 мм на глубине 44 мм), дБ, не менее, для ПЭП с номинальной частотой УЗК 2,5 Мгц и углом ввода: 0° 40° |
70 50 |
| Глубина (амплитуда) ВРЧ, дБ | от 0 до 40 |
| Типы разверток | «Огибающая», «СТОП-КАДР», «Лупа зоны/РУЧ. МЕТКИ»); В‑развертка; W-развертка (режим «ХОД ЛУЧЕЙ») |
| Максимальная длительность А‑развертки, мкс | 2400 |
| Величина порога АСД по высоте от нижней горизонтали А‑развертки на экране ЖКД (ЭЛД), % | от 12 до 75 |
| Время работы от встроенной NiMH аккумуляторной батареи, ч, не менее, для дефектоскопов: с ЭЛД и ЖКД (при использования подсвета экрана) с ЖКД (без использовании подсвета экрана) |
8 10 |
| Масса электронного блока (БЭ), кг, не более с ЭЛД с ЖКД |
2,3 0.73 |
| Габаритные размеры БЭ (без ручки для переноски), мм, не более с ЭЛД с ЖКД |
165x265x60 135x190x45 |
| Диапазон рабочих температур окружающего воздуха, °С, для дефектоскопов: с ЭЛД с ЖКД (стандартное температурное исполнение) |
от минус 20 до +50 от минус 10 до +50 |
