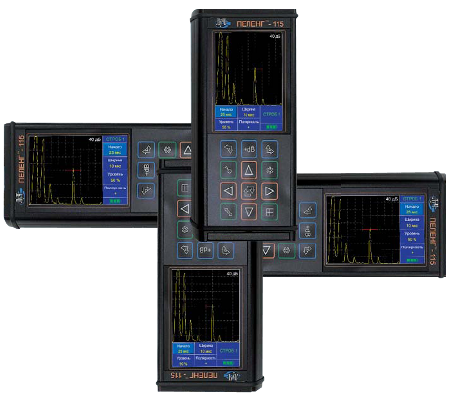

Ультразвуковой дефектоскоп «ПЕЛЕНГ-115»
Предназначен для контроля дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений, а также для измерения глубины и координат залегания дефектов. Фиксированные значения частот УЗИ: 1,8; 2,5; 5,0,10,0 МГц. Диапазон от 2 до 1 500 мм. Работает от аккумулятора 11 часов при температуре от – 10 до +50 ºC. Масса 0,8 кг.
Ультразвуковой дефектоскоп «ПЕЛЕНГ-115» предназначен для поиска дефектов в сварных соединениях, а также в изделиях из металлов и полуфабрикатов. Измерения глубины и координат залегания дефектов. Диапазон контроля по стали: от 2 до 1 500 мм.
«ПЕЛЕНГ-115» позволяет строить АРД диаграммы и В-Скан. Оснащён двумя независимыми стробами АСД.
12 часов
Время непрерывной работы
Особенности
- возможность поворота изображения;
- встроенные часы и календарь;
- возможность обновления программного обеспечения.
Комплектация
- электронный блок;
- УЗ ПЭП;
- кабель соединительный: УЗ ПЭП / электронный блок;
- кабель соединительный: ПЭВМ / электронный блок;
- встроенный аккумуляторный блок
- сетевой блок питания;
- программное обеспечение;
- руководство по эксплуатации;
- паспорт;
- чехол;
- сумка для переноски.
Технические характеристики
| диапазон контроля по стали | от 2 до 1500 мм |
|---|---|
| рабочие частоты | 1,8; 2,5; 5,0; 10,0 МГц |
| диапазон рабочих частот приёмного тракта | от 1,0 до 10 МГц |
| диапазон устанавливаемых скоростей УЗ колебаний | от 100 до 15000 м/с |
| частота повторения зондирующих импульсов | 50 Гц |
| диапазон регулировки усиления | от 0 до 80 дБ с дискретностью 1 дБ |
| отсечка | постоянная; 5 % высоты экрана |
| развертка | типа А, В |
| диапазон задержки развертки | от -30 до 1500 мм |
| погрешность измерения глубины залегания дефектов | ± (0,5 + 0,02 H) мм |
| дискретность измерения расстояний | 0,1 мм |
| диапазон регулировки ВРЧ | от 0 до 60 дБ |
| память: – настроек – изображений развертки типа А – программ настройки типа В |
200 200 50 |
| интерфейс связи с персональным компьютером | USB |
| размер рабочей части экрана | 70,0x52,5 мм |
| электрическое питание: – аккумуляторное – сеть переменного тока |
3,7 В220 В, 50 Гц |
| время непрерывной работы | не менее 12 час |
| диапазон рабочих температур | от -10 до + 50 0С Версия «Морозко» работает от-40 до +50 0С |
| степень защиты корпуса | IP 64 |
| габаритные размеры | не более 180(205)*x85x35 мм |
| масса электронного блока | не более 550 г (800 г)* |
